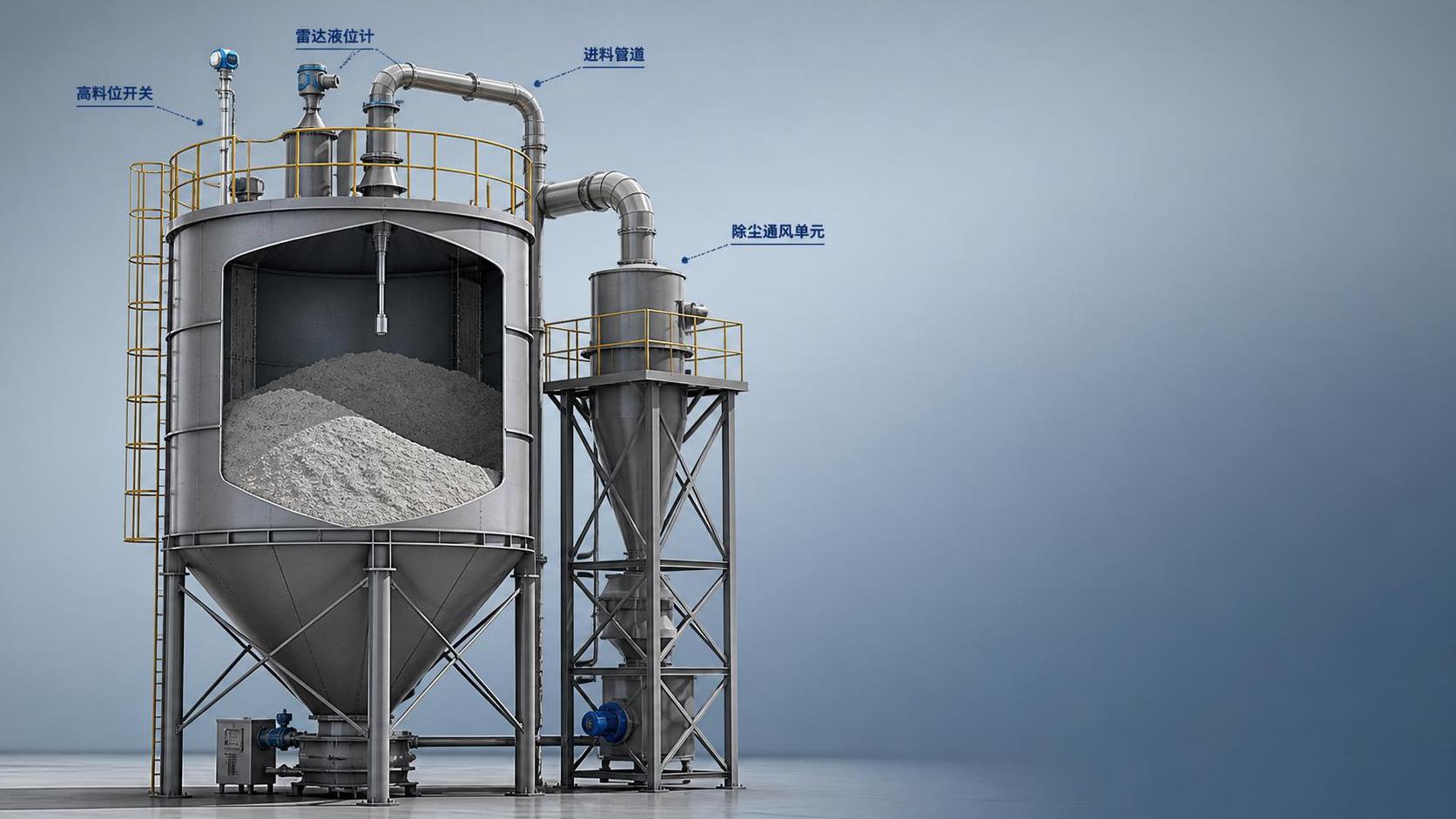

متى تحتاج خزانات تخزين المواد السائبة الجافة إلى مراقبة المستوى والحماية من فرط التعبئة

تصبح مراقبة المستوى والحماية من فرط التعبئة أمرين ضروريين في خزانات تخزين المواد السائبة الجافة بمجرد أن تصبح المادة المخزنة قابلة لتكوين جسور أو للانضغاط أو للتسييل أو لتوليد الغبار أو لإلحاق الضرر بالمعدات الموجودة أسفل الخزان عند قراءة حالة التعبئة الفعلية بشكل خاطئ. ومن الناحية التقنية، لا تتحدد الحاجة إلى ذلك بحجم الخزان وحده، بل تعتمد على سلوك المادة، وهندسة الوعاء، ومعدل التعبئة، ونمط التفريغ، ونتائج صدور إشارة مستوى خاطئة. فقد يتطلب صندوق يومي صغير يتعامل مع مسحوق الأسمنت عبر التعبئة الهوائية حماية أكثر صرامة من خزان أكبر يخزن منتجًا حبيبيًا سهل التدفق، لأن نبضات الضغط وتركيز الغبار واندفاعات التعبئة المفاجئة قد تحجب الحالة الحقيقية للحيز العلوي.

بالنسبة إلى التخزين المستخدم للحبوب أو الجير أو الرماد المتطاير أو المساحيق المعدنية أو الحبيبات البلاستيكية أو أسود الكربون أو الوسائط الكيميائية أو الإضافات الجافة المخلوطة، تكون أول علامة تحذير عادةً هي عدم اتساق العملية، وليس الفيضان المرئي. فقد يبدو أن الخزان لا يزال يملك سعة متبقية، بينما تكون المادة قد كوّنت بالفعل مخروطًا أسفل المدخل أو شكّلت قوسًا مستقرًا أو تراكمت على أحد الجدران الجانبية. وفي هذه الظروف، قد يواصل المشغلون تغذية المنتج إلى أن يتعرض حمل السقف أو نظام التهوية أو وحدة المرشح أو أنابيب المدخل لإجهاد يتجاوز نطاق التشغيل المقصود. ولذلك ترتبط الحماية من فرط التعبئة بسلامة البنية الميكانيكية بقدر ارتباطها بالتحكم في المخزون.

الحالات التي تتطلب عادةً مراقبة مخصصة

تحتاج خزانات تخزين المواد السائبة الجافة عادةً إلى أجهزة قياس مستوى مستمرة أو نقطية عند وجود أي من الظروف التالية: استحالة الفحص البصري المتقطع، أو أتمتة التعبئة، أو كون المادة مغبرة أو معتمة، أو إغلاق السقف، أو ارتفاع الخزان بدرجة تجعل طرق القياس اليدوي غير عملية. وفي التركيبات الداخلية، تجعل نقاط النقل المغلقة ومحدودية خطوط الرؤية عملية التحقق اليدوي غير موثوقة. أما في التركيبات الخارجية، فقد يؤثر التكاثف وتغيرات درجة الحرارة والاهتزاز في الافتراضات المستندة فقط إلى زمن تشغيل وحدة التغذية أو سجلات تسليم الشاحنات.

يُعد معدل التعبئة المرتفع أحد أوضح دواعي اللجوء إلى المراقبة. إذ يمكن للنقل الهوائي أن يرفع مستوى المادة بسرعة كبيرة، ولا سيما في تطبيقات الأسمنت والرماد المتطاير والمعادن الدقيقة. وبمجرد اقتراب الوعاء من الامتلاء، يمكن حتى لتأخير قصير في إيقاف المنفاخ أو الصمام الدوار أن يدفع المادة إلى أغلفة المرشحات أو مجموعات تنفيس الضغط أو مجاري التهوية. وقد يمنح صندوق الحبوب الذي تتم تغذيته ببطء وقتًا أطول للاستجابة، ولكن إذا كان الصندوق يعاني من تحميل لا مركزي عند المدخل أو من تدفق داخلي ضعيف، فقد تؤدي قراءة منخفضة خاطئة إلى حدوث فرط تعبئة دون ظهور إنذار عملية واضح.

ومن الظروف الأخرى أن تكون خصائص تدفق المادة الصلبة المخزنة ضعيفة ومتغيرة. فقد يغير امتصاص الرطوبة وتفاوت حجم الجسيمات والانضغاط أثناء النقل طريقة استقرار المادة في الخزان. وقد تدخل المساحيق التي تصل بعد نقلها لمسافات طويلة على هيئة مادة مفككة، ثم تتكتل لاحقًا بالقرب من الجدار. كما قد تتوقف الحبيبات التي تتدفق عادةً بسهولة إذا تراكمت الجسيمات الدقيقة. وفي هذه الحالات، قد لا يكون مفتاح المستوى النقطي منخفض التكلفة والمركب في موضع واحد كافيًا، لأنه يؤكد التلامس المحلي فقط، ولا يحدد شكل السطح الكلي.

لماذا يغير تصميم الخزان متطلبات المراقبة

يؤثر شكل خزانات تخزين المواد السائبة الجافة وبنيتها تأثيرًا كبيرًا في المواضع التي تحدث فيها أخطاء القياس. ففي الصوامع الفولاذية الملحومة أو المثبتة بالمسامير ذات القواديس المخروطية الحادة، قد يكون التفريغ بتدفق كتلي أو بتدفق قمعي، تبعًا لتشطيب الجدار وزاوية القادوس وخصائص احتكاك المنتج. ويميل التدفق القمعي إلى ترك مناطق راكدة، ولذلك قد يشير المستشعر المركب فوق محور مركز المخرج إلى وجود منطقة فارغة بينما تظل المادة متراصة حول المحيط. ويؤثر ذلك في إنذارات المستوى المنخفض، كما يؤثر أيضًا في منطق الحماية من فرط التعبئة، لأن الافتراضات الخاطئة بشأن السعة القابلة للاستخدام تشجع على مواصلة التعبئة.

كما أن بنية السقف مهمة. فقد تؤدي الخزانات ذات فتحات الوصول الضيقة في السقف أو الأعضاء المعززة المتعددة أو الفوهات المزدحمة إلى إنشاء مناطق ميتة أمام المستشعرات غير التلامسية. وتستجيب أجهزة الرادار والموجات فوق الصوتية والموجات الموجهة بطرق مختلفة للعوائق الداخلية والأسطح المائلة وسحب الغبار والتراكمات. وإذا كان السقف يضم أنبوب تعبئة مركزيًا ومستقبل مرشح قريبًا، فقد تلتقط حزمة المستشعر انعكاسات زائفة ما لم تُختَر فوهة التركيب وزاوية التوجيه ومسافة الحجب بعناية.

وتؤثر مادة التصنيع في حجم أعمال الصيانة المطلوبة. فغالبًا ما تتعرض الخزانات المصنوعة من الفولاذ الكربوني والمستخدمة للمواد الإسمنتية للتآكل عند المدخل ولتراكم الطلاء على الجزء العلوي من الغلاف. وقد تُستخدم المكونات الداخلية المصنوعة من الفولاذ المقاوم للصدأ أو المطلية عندما يكون التلوث أو التآكل أو المواد الكيميائية العدوانية ذا صلة. وفي جميع الحالات، يجب أن تتوافق الأجزاء الملامسة للمادة في المستشعر ومواد الحشيات وأغلفة الكابلات مع درجة حرارة الغبار والظروف الكهروستاتيكية والتوافق الكيميائي. فقد لا يظل مفتاح مستوى يعمل في تيار حبوب جاف مستقرًا عند استخدامه مع الرماد الساخن أو المسحوق القلوي.

متى تفشل افتراضات القياس البسيطة

من الأخطاء الشائعة افتراض أن قراءة المستوى تمثل الكتلة المخزنة. فخزانات تخزين المواد السائبة الجافة لا تتصرف مثل خزانات المياه. إذ قد تتغير الكثافة الظاهرية من حمولة إلى أخرى، كما تتغير زاوية السكون مع تغير محتوى الرطوبة والجسيمات الدقيقة. ولا تعني قراءة تبلغ 70 بالمائة من الارتفاع بالضرورة وجود 70 بالمائة من المخزون القابل للاستخدام. وقد يكون ذلك مقبولًا للتحكم في العملية، لكن يجب أن يستند نظام منع فرط التعبئة إلى أقصى نقطة تعبئة آمنة فعلية للوعاء، وليس إلى الحمولة المقدرة بالطن وحدها.

ومن الأخطاء المتكررة الأخرى الاعتماد على جدولة التسليم باعتبارها وسيلة للحماية. فإذا كانت أحجام التفريغ من الشاحنات معروفة، تفترض بعض المواقع أن سعة الخزان المتبقية معروفة أيضًا. ويفشل هذا الأسلوب عندما تكون عمليات السحب السابقة غير دقيقة، أو عندما تبقى مادة متبقية على هيئة جسر، أو عندما لا يفرغ الخزان بالكامل بسبب تشكل قناة داخلية. وعندئذ قد يتجاوز التسليم الحجم المتاح، رغم أن المستندات تشير إلى وجود مساحة كافية.

كما يوجد ميل إلى اعتبار جميع إنذارات المستوى المرتفع وسائل للحماية من فرط التعبئة. غير أن الوظيفتين مرتبطتان وليستا متطابقتين. فقد يحذر إنذار المستوى المرتفع الخاص بالعملية من اقتراب الخزان من حد التشغيل المعتاد. أما جهاز الحماية المستقل من فرط التعبئة فيجب أن يكون عند أقصى مستوى مسموح به قبل وصول المادة إلى المكونات الداخلية أو مسارات التهوية المعرضة للخطر، وأن يطلق إجراءً واضحًا مثل إيقاف التغذية أو تحويل المسار أو تشغيل التعشيق مع المعدات السابقة. وإذا اعتمدت الوظيفتان على الجهاز نفسه وانحرف هذا الجهاز، فقد تفشل طبقتا الحماية معًا.

اختيار أسلوب الاستشعار المناسب

يعتمد الاختيار على ما إذا كان الهدف هو تتبع المخزون أو تأكيد نقطة إيقاف النقل أو منع فيضان خطير. وغالبًا ما يكون القياس المستمر مفيدًا لتخطيط التخزين وموازنته، بينما توفر مفاتيح المستوى النقطية إنذارات منفصلة عند موضعي المستوى المرتفع جدًا أو المنخفض جدًا. وتستخدم العديد من التركيبات النوعين معًا لأن أنماط الفشل مختلفة.

غالبًا ما يُختار الرادار للخزانات العالية والظروف المغبرة والتطبيقات التي يقلل فيها القياس غير التلامسي من مشكلات التراكم على وجه المستشعر. ويمكنه الأداء جيدًا مع المساحيق والحبيبات الجافة، إلا أن العوائق الداخلية والفوهات الضيقة والمواد منخفضة ثابت العزل الكهربائي قد تتطلب تحققًا خاصًا بالموقع. وقد تتأثر الأجهزة فوق الصوتية بالغبار الكثيف وتدرجات الحرارة والأسطح المائلة، ولذلك فهي أقل تسامحًا في خدمات التعبئة الهوائية الكثيفة.

ولا تزال مفاتيح الريشة الدوارة شائعة الاستخدام مع المساحيق والحبيبات بسبب بساطتها الميكانيكية وسهولة فهمها، لكنها تحتاج إلى اختيار عزم الدوران وطول الإدخال وموضع التركيب الصحيح. وقد تناسب المجسات الاهتزازية المواد الدقيقة إذا كان التحكم في التراكم جيدًا. ويمكن أن تعمل المفاتيح السعوية بفعالية، لكن يجب أن يأخذ هامش المعايرة في الاعتبار تفاوت المنتج وطلاء الجدار. وقد يُستخدم رادار الموجات الموجهة عندما تجعل هندسة الخزان القياس في الفضاء الحر صعبًا، رغم ضرورة الانتباه إلى تحميل المسبار والتآكل.

وفي بعض المشاريع التي تتضمن هندسة غير معتادة أو حجرات مقسمة أو مداخل منحرفة أو متطلبات تفريغ مختلطة، تدرس فرق التصميم الصوامع وخزانات التخزين المخصصة غير القياسية، لأن وضع المستشعر واتجاه الفوهة وإمكانية الوصول لأعمال الصيانة تكون أسهل عندما يعكس ترتيب الوعاء نمط التعبئة الفعلي بدلًا من الاعتماد على رسم عام للغلاف.

الحماية من فرط التعبئة نظام متكامل وليست جهازًا واحدًا

يتضمن الترتيب الفعال عادةً وعاء التخزين ومعدات التعبئة ومسار التهوية ومنطق الإنذار واستجابة الإيقاف. فإذا عمل مفتاح المستوى المرتفع جدًا، لكن الناقل اللولبي أو المنفاخ أو ناقل الدلاء أو صمام التحويل لم يتوقف بسرعة، فإن الغرض الوقائي يظل غير مكتمل. وبالمثل، قد تفشل إشارة الإيقاف التي تعمل في لوحة التحكم عمليًا إذا كانت هناك مادة موجودة بالفعل في حجم التأخير داخل خط النقل. ويمكن للأنظمة الهوائية أن تواصل دفع المواد الصلبة بعد إزالة أمر التغذية، ولذلك يجب أن يأخذ ارتفاع المفتاح في الاعتبار كمية المادة المتبقية المنقولة.

وتحتاج مرشحات التهوية ومكونات تنفيس الضغط إلى العناية نفسها. ففي خدمة المواد السائبة الجافة، قد تظهر بعض حالات فرط التعبئة أولًا في صورة انسداد المرشح أو انبعاث الغبار حول الحشيات أو تقلب الضغط، وليس في صورة انسكاب مرئي من السقف. وإذا امتلأ الوعاء أكثر من اللازم، فقد يصطدم المنتج بعناصر المرشح مباشرة أو يدخل إلى مساحات مخصصة للتعامل مع الهواء فقط. وقد يؤدي ذلك إلى تقصير عمر المرشح واضطراب توازن الضغط وترك ترسبات مخفية تتصلب لاحقًا.

كما أن استقلالية الإشارة مهمة. فعندما تكون عواقب فرط التعبئة خطيرة، فمن الحكمة فصل مؤشر المستوى العادي عن فصل المستوى المرتفع النهائي باستخدام مبدأي استشعار مختلفين، أو على الأقل دوائر ومسارات طاقة منفصلة. والغرض من ذلك هو منع انسداد واحد أو خطأ معايرة أو عطل في الأسلاك من تعطيل المراقبة والحماية معًا.

تفاصيل التركيب التي تؤثر في الموثوقية

قد تعمل الأجهزة الجيدة بشكل سيئ عند تركيبها في الموضع الخاطئ. فقد يتعرض مفتاح المستوى المرتفع المركب مباشرة أسفل تيار التعبئة لصدم المادة الساقطة أو تغطيه الأتربة أو يُفعّل بسبب كومة محلية بينما لا يزال هناك فراغ في بقية الخزان. ويمكن أن يقلل وضعه بعيدًا قليلًا عن المدخل الرئيسي هذه المشكلة، لكن إذا كوّنت المادة أكوامًا غير متماثلة، فقد يؤدي هذا الانحراف إلى حدوث الخطأ المعاكس. وينبغي أن يتبع موضع التركيب نمط التعبئة المتوقع، لا مجرد الملاءمة الميكانيكية.

غالبًا ما يتم تجاهل طول الإدخال والمسافة البارزة للفوهة. فقد لا يلامس المفتاح المدفون داخل فوهة طويلة المادة عند الارتفاع المقصود. وقد يعاني الرادار المركب في فوهة ضيقة أو طويلة جدًا من أصداء زائفة. وتحتاج مجسات الكابلات المرنة إلى خلوص كافٍ من السلالم والدعامات والجدران. وبالنسبة إلى الخزانات المعرضة للاهتزاز، ينبغي الاهتمام بدعم الكابل وإحكام إغلاق الغدة، لأن الأعطال الكهربائية المتقطعة قد تحاكي ظروف عملية غير مستقرة.

ويجب أخذ إمكانية الوصول للتنظيف واختبار الإثبات في الاعتبار قبل التصنيع. فالجهاز المركب على السقف والذي لا يمكن الوصول إليه دون وسائل وصول مؤقتة واسعة النطاق يكون أقل احتمالًا للفحص وفق الفاصل الزمني الذي تتطلبه العملية فعليًا. ويصبح ذلك مهمًا في الخزانات التي تخزن وجبة لاصقة أو مسحوقًا رطبًا أو منتجات تولد قشرة على الجانب العلوي. وحتى الجهاز المتين قد يصبح غير موثوق إذا غيّرت التراكمات سطح الاستشعار.

متى لا تكفي سجلات الشراء والتركيب

لا تؤكد الوثائق التي توضح أن مستشعرًا طُلب لخزان تخزين مواد سائبة جافة أن الحماية كافية. فيجب أن تتوافق المواصفة مع خصائص الجسيمات ونطاق درجة الحرارة والتعرض لضغط الوعاء أو التفريغ وتصنيف المنطقة الخطرة عند انطباقه ومسار الكابل وحجم الشفة وطريقة التنظيف المتوقعة. وغالبًا ما يظهر عدم التوافق عند تركيب جهاز مناسب للحبيبات سهلة التدفق على مسحوق متماسك، أو عند استخدام مادة حشية قياسية في موضع يهاجم فيه الغبار الكيميائي مانع التسرب.

وقد يؤثر النقل والتركيب أيضًا في الأداء. فقد تصل أقسام الوعاء الطويلة مع تغيير اتجاه الفوهة لتسهيل الشحن. وأثناء التجميع الموقعي، قد ينتهي منفذ المستشعر قريبًا جدًا من درابزين أو جسم تنفيس أو ضلع تقوية. وإذا لم يُعاد فحص رسم التركيب مقارنة بالتخطيط الفعلي لسقف الخزان، فقد يستوفي الجهاز أمر الشراء، لكنه يظل ذا مسار قياس محجوب.

وبالنسبة إلى قيود العملية غير القياسية، بما في ذلك زوايا المخروط غير المعتادة أو الفوهات الجانبية المضافة لاحقًا أو المساحة المحدودة فوق السقف، تقيّم بعض المنشآت الصوامع وخزانات التخزين المخصصة غير القياسية، لأن ترتيب الوعاء نفسه قد يحتاج إلى تعديل قبل أن تتمكن أي تقنية لمراقبة المستوى من العمل بثبات.

إشارات الصيانة التي لا ينبغي تجاهلها

غالبًا ما تشير خطوط الاتجاه غير المنتظمة وعمليات فصل المستوى المرتفع المتكررة أثناء التعبئة الجزئية والحاجة إلى إعادة المعايرة المتكررة إلى مشكلة في العملية، وليس إلى عطل في الجهاز وحده. فقد يؤدي تراكم الغبار على وجه المستشعر والتكاثف داخل القناة والتهوية الناتجة عن التعبئة الهوائية وتغير خليط المنتج إلى تشويه القراءات. ولذلك ينبغي أن تتضمن استجابة الصيانة فحص حالة الجزء الداخلي للوعاء وأداء التهوية ونمط تدفق المادة الفعلي.

ويجب أن يتحقق اختبار الإثبات من وظيفة الحماية الفعلية، وليس من إشارة اللوحة فقط. وهذا يعني التأكد من تغير حالة المفتاح عند مستوى المادة المتوقع أو في الحالة المحاكاة، ومن وصول الإشارة إلى منطق التحكم بطريقة صحيحة، ومن توقف معدات التعبئة خلال الوقت المسموح به. وإذا كان النظام يستخدم إيقافًا مؤخرًا، فيجب أن تعكس إعدادات المؤقت التأخير الفعلي للنقل، بدلًا من القيم المفترضة المنسوخة من خزان آخر.

وعندما تتناوب الخزانات بين المنتجات، قد تغير بقايا التنظيف عتبة الاستشعار. فعلى سبيل المثال، قد يتراكم المسحوق الدقيق المتبقي بعد الحبيبات على المجسات، مما يؤدي إلى إنشاء حالة تغطية زائفة. وينبغي أن تعكس خطة الصيانة تكرار تغيير المنتج، وليس الفواصل الزمنية التقويمية فقط.

الحد العملي لتحديد متى تكون الحماية ضرورية

إذا كان من الممكن أن تؤدي قراءة المستوى الخاطئة إلى انبعاث الغبار أو تحميل بنيوي على السقف أو انسداد مكونات التهوية أو التلوث الناتج عن التعبئة المتقاطعة أو توقف عملية تغذية خاضعة للتحكم، فيجب اعتبار مراقبة المستوى المخصصة والحماية من فرط التعبئة جزءًا من أساس تصميم الخزان. وإذا كان الخزان يُملأ تلقائيًا أو عن بُعد أو بسرعة أو دون خط رؤية مباشر، تصبح الحاجة إلى ذلك أقوى. وعندما تكون المادة المخزنة متماسكة أو كاشطة أو منخفضة الكثافة أو حساسة للرطوبة أو نشطة كهروستاتيكيًا، ينبغي مراجعة طريقة المراقبة في ضوء هذه الخصائص، بدلًا من اختيارها كملحق قياسي.

تعمل خزانات تخزين المواد السائبة الجافة بأمان عندما يعكس اختيار الجهاز وتفاصيل التركيب ومنطق الإيقاف السلوك الحقيقي للمادة الصلبة المخزنة. وغالبًا ما تظهر النقطة التي تصبح عندها المراقبة ضرورية في وقت أبكر مما هو متوقع، ولا سيما بعد أخذ تفاوت العملية وتأخير النقل والافتراضات الخاطئة بشأن الحجم القابل للاستخدام في الاعتبار.
