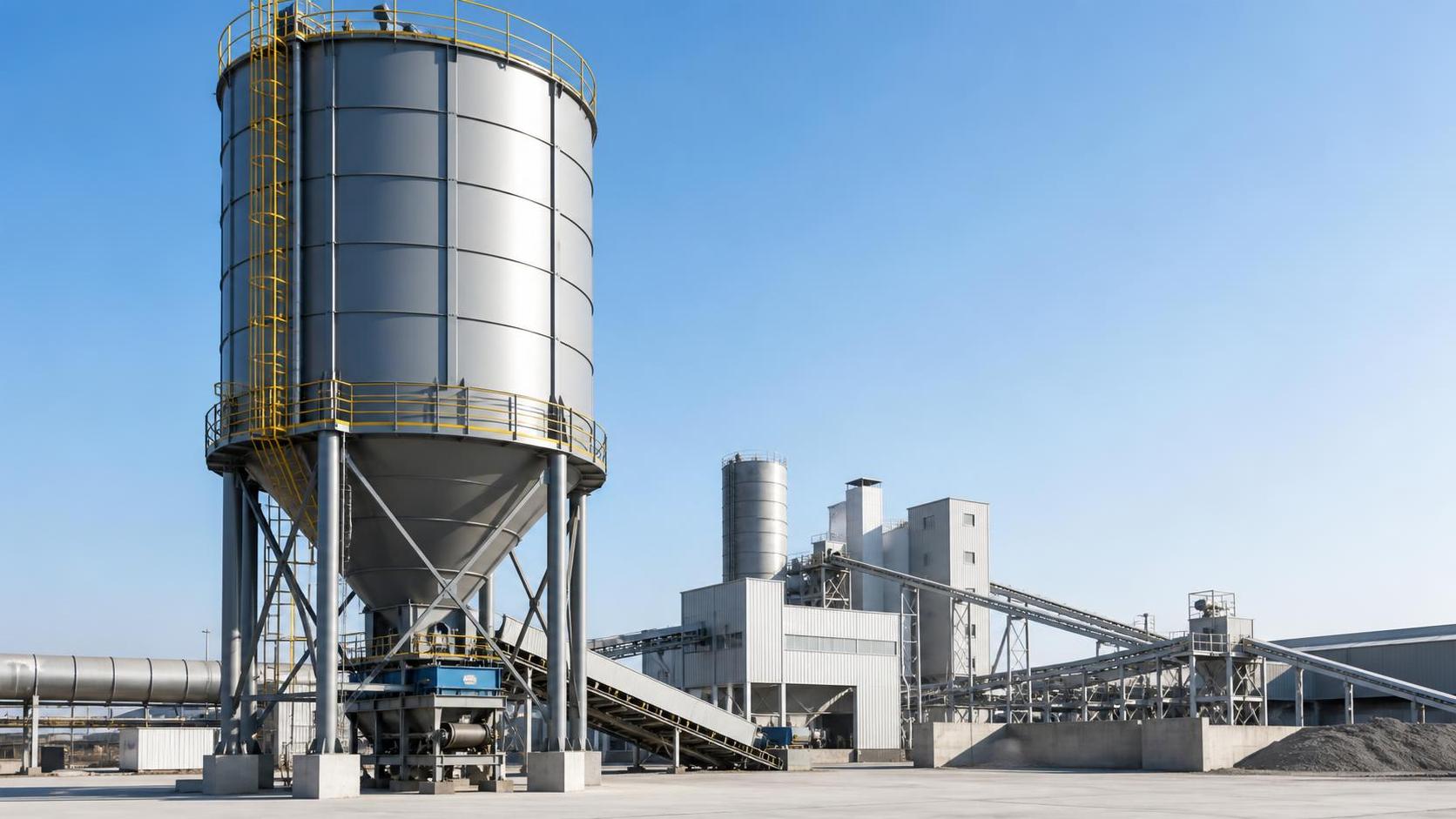

اعتبارات تصميم الصوامع الفولاذية الملحومة لأحمال المواد السائبة الثقيلة

اعتبارات تصميم صوامع الفولاذ الملحوم للأحمال الثقيلة للمواد السائبة

لا يقتصر تصميم صومعة فولاذية ملحومة للأحمال الثقيلة للمواد السائبة على تحديد أبعاد غلاف أسطواني وفق حجم تخزين مستهدف. إذ يتمثل العمل الصعب في فهم كيفية تصرف المادة المخزنة، وكيف يتغير هذا التصرف أثناء التعبئة والتفريغ، وكيف تنتقل القوى الناتجة عبر الغلاف والقادوس والدعامات والأساس. وقد تواجه الصومعة التي تبدو ملائمة وفق حساب بسيط للحمل الساكن مشكلات خطيرة في قابلية التشغيل أو الإجهاد أو التدفق أو التآكل أو السلامة بعد دخولها الخدمة.

وتكتسب هذه المسألة أهمية خاصة للمواد الكثيفة أو الكاشطة أو المتماسكة أو الحساسة للرطوبة. إذ يمكن أن تفرض الإسمنت والرماد المتطاير والمساحيق المعدنية ودقائق الكلنكر والمواد المرتبطة بالفحم والأسمدة والمساحيق الكيميائية وبعض منتجات الحبوب متطلبات مختلفة جداً رغم تشابه سعات التخزين الاسمية. وبالنسبة إلى فرق التقييم الفني، لا يتمثل السؤال الرئيسي فقط في «كم طناً يمكن للصومعة استيعابه؟»، بل فيما إذا كان نظام الصومعة الفولاذية الملحومة كاملاً قادراً على تحمل ظروف التشغيل الواقعية طوال عمره التشغيلي المقصود.

ابدأ بالمادة الصلبة السائبة، وليس بصفيحة الفولاذ

تمثل خصائص المواد السائبة نقطة البداية لكل قرار تصميمي موثوق. تؤثر الكثافة الظاهرية في الضغط الرأسي والجانبي، لكنها ليست سوى جزء من الصورة. كما يؤثر توزيع حجم الجسيمات ومحتوى الرطوبة واحتكاك الجدار والاحتكاك الداخلي والكشطية والانضغاطية ودرجة الحرارة والميل إلى التكتل أو الانفصال في نمط الأحمال داخل الصومعة.

قد يفرغ مسحوق جاف حر التدفق بنمط تدفق الكتلة عندما تكون هندسة القادوس وتشطيب الجدار مناسبين. أما المادة المتماسكة أو الرطبة جزئياً فقد تشكل بدلاً من ذلك قناة مستقرة فوق المخرج، تاركة مناطق راكدة بمحاذاة الجدار. وينتج عن هذين السلوكين توزيعات ضغط مختلفة. ويمكن أن يسبب التفريغ اللامركزي وتكون القنوات والجسور والتعبئة غير المتماثلة إجهادات موضعية لا يشملها افتراض التحميل الرأسي المنتظم.

لذلك ينبغي طلب توصيف المادة في مرحلة مبكرة. وإذا كانت العينات الممثلة متاحة، فيمكن لاختبار خصائص التدفق أن يساعد في تحديد بيانات احتكاك الجدار ووظيفة التدفق اللازمة لتصميم القادوس والمخرج. وعندما لا تتوفر بيانات الاختبار، قد يكون من الضروري اعتماد أساس أولي متحفظ، لكن ينبغي تحديده كافتراض بدلاً من التعامل معه كخاصية مادية مؤكدة. ويهم هذا التمييز عند انتقال المشروع من تحديد الأبعاد في مرحلة المناقصة إلى رسومات التصنيع.

كما تستحق نطاقات التشغيل الاهتمام. فقد تتصرف مادة تتدفق بصورة مقبولة في بيئة مصنع مضبوطة بشكل مختلف بعد التعرض للرطوبة أو لفترات تخزين طويلة أو للاهتزاز المتكرر أو لتغيرات درجات الحرارة. وبالنسبة إلى الصوامع المستخدمة في تطبيقات مواد البناء وتوليد الطاقة والمواد الكيميائية، يمكن أن يكون وقت التخزين ذا صلة بقدر صلة معدل الإنتاج اليومي.

يجب أن تعكس حالات الأحمال كيفية استخدام الصومعة فعلياً

ينتج تخزين المواد السائبة الثقيلة أكثر من حمل جاذبية واحد. إذ يجب أن يقاوم الغلاف ضغوط التعبئة وضغوط المواد المخزنة وضغوط التفريغ والرياح والتأثيرات الزلزالية حيثما تنطبق وتأثيرات الحرارة وأحمال المعدات والقوى الموضعية التي تدخلها المنصات ودعامات الأنابيب وسلالم الوصول والمرشحات والناقلات. وتفحص مراجعة التصميم السليمة هذه التركيبات بدلاً من التحقق من كل بند بصورة منفصلة.

غالباً ما يتم التقليل من شأن التعبئة. فقد يسبب التسليم الهوائي دخول الهواء وتقلبات الضغط والتوزيع غير المنتظم للمادة. ويمكن للنقل الميكانيكي أن ينشئ مناطق تأثير مركزة. وإذا كانت المادة تدخل باستمرار بالقرب من أحد جانبي السقف أو عبر مدخل غير مناسب الموقع، فقد يصبح مسار الحمل لا مركزياً قبل امتلاء الصومعة. وينبغي تقييم هيكل السقف وتعزيز المدخل والمدرجات العلوية للغلاف وفق ترتيب التحميل الفعلي، وليس وفق افتراض عام للتعبئة المركزية.

يكون التفريغ في كثير من الأحيان الحالة الأكثر تطلباً. فعندما يكون المخرج خارج المركز، أو عند استخدام أحد عدة مخارج بصورة مستقلة، أو عند بدء التدفق بشكل غير متساوٍ، يمكن للمادة الصلبة المخزنة أن تفرض ضغوطاً غير متماثلة على الجدار. وفي الحالات الشديدة، قد يصبح عدم استقرار الغلاف الموضعي الخطر الحاكم. يمكن لضوابط التشغيل أن تقلل هذا التعرض، لكن يجب ألا يعتمد التصميم كلياً على سلوك مثالي من المشغلين. وينبغي أن يكون تسلسل التفريغ المقصود ومعدات الاسترجاع وإجراءات الطوارئ واضحة في الأساس الهندسي.

تحتاج حالات الضغط الزائد والفراغ إلى المعالجة العملية نفسها. فقد يؤثر انسداد المرشح أو حدث تعبئة هوائية أو جهاز عزل مغلق أو السحب السريع للهواء في هيكل رقيق الجدران بسرعة. ويجب تنسيق سعة التهوية وترتيبات تخفيف الضغط وحدود الضغط أو الفراغ المسموح بها للوعاء مع تصميم العملية. وهذه ليست ملحقات تضاف بعد التصميم الإنشائي؛ بل هي جزء من تعريف الحمل.

غالباً ما يكون استقرار الغلاف أكثر أهمية من المتانة

في الصومعة الفولاذية الملحومة، لا تؤدي زيادة سماكة الفولاذ ببساطة إلى حل جميع المخاوف الإنشائية تلقائياً. فالأغلفة الأسطوانية فعالة تحت إجهادات الغشاء المنتظمة، لكنها قد تكون حساسة للانبعاج عند تعرضها للانضغاط أو الفراغ أو التحميل الموضعي أو ضغط المواد غير المتساوي. وتؤثر الهندسة وتباعد المقويات وتفاصيل اللحام والفتحات وظروف الدعم جميعها في الاستقرار.

يكتسب الغلاف السفلي وانتقال القادوس أهمية خاصة لأن القوى تتجمع هناك. ويمكن أن يؤدي تغير الهندسة إلى تركيزات إجهاد، خاصة حول إطارات المخرج وصفائح التقوية وحوامل الدعم والانتقالات الملحومة. وينبغي أن تفحص مراجعة التصميم ما إذا كان القادوس يحمل المادة بصورة يمكن التنبؤ بها، وما إذا كان اتصاله بالجسم الأسطواني يسمح بنقل الأحمال بصورة سليمة.

تتطلب الفتحات أكثر من تقوية اسمية. إذ تقطع أبواب الفحص وفوهات مفاتيح المستوى وفتحات الدخول وأنابيب الإدخال ووصلات التهوية استمرارية الغلاف. وينبغي مراعاة موقعها بالنسبة إلى المقويات ودرزات اللحام ومناطق الضغط العالي. وقد تحتاج الفتحات الكبيرة بالقرب من المناطق ذات الأحمال المرتفعة إلى تحليل أكثر تفصيلاً مما يمكن أن يوفره تفصيل قياسي.

ينبغي تحديد معايير الصوامع والهياكل الإنشائية المطبقة في مواصفات المشروع في مرحلة مبكرة. ووفقاً للسوق ومتطلبات العقد، قد يشير أساس التصميم إلى معايير تتناول الأحمال على الصوامع والهياكل الفولاذية والرياح والتصميم الزلزالي واللحام ومتطلبات البناء المحلية. وينبغي أن تكون مجموعة المعايير المختارة متوافقة، لا أن تكون مجمعة من مراجع غير مترابطة. ويجب أن يطلب المقيمون الفنيون وثيقة واضحة لأساس التصميم تبين حالات الأحمال الحاكمة وافتراضات المواد وعوامل السلامة وحدود الاستخدام.

جودة اللحام مسألة إنشائية وصيانية

يوفر البناء الملحوم مرونة في القطر والارتفاع وتكوين القادوس والتكامل مع المعدات الخاصة بالموقع. لكنه يعني أيضاً أن التحكم في التصنيع يؤثر مباشرة في الأداء. ويجب إنتاج اللحامات الطولية والمحيطية والملحقات والمقويات والانتقالات وفق إجراء لحام وخطة فحص مناسبين. كما أن التحكم في التشوه مهم لأن الغلاف غير الدائري يمكن أن يقلل مقاومة الانبعاج ويعقد تجميع مكونات السقف والقادوس والدعم.

بالنسبة إلى الخدمة الشاقة، من المفيد التمييز بين اللحامات الإنشائية الرئيسية والملحقات الثانوية. فقد يبدو الحامل الصغير ثانوياً، لكن الاهتزاز المتكرر من المعدات المتصلة يمكن أن يجعل قدم لحامه نقطة حساسة للإجهاد. وتستحق تفاصيل نهاية اللحام وموضع الملحقات وإمكانية الوصول للفحص جميعها الاهتمام. كما يمكن أن تؤثر أشكال اللحام الداخلية في تراكم المنتج، لا سيما مع المساحيق اللاصقة أو المواد المعرضة للتراكم.

تحدد خطة الجودة العملية عادةً متطلبات تتبع المواد وإجراءات اللحام وتأهيلات اللحامين حيثما يقتضي العقد أو القواعد المطبقة، والفحوصات البعدية والفحص البصري وأي اختبارات غير إتلافية محددة. وينبغي أن يتناسب النطاق الدقيق مع المخاطر ومعيار المشروع؛ فلا يتطلب كل لحام طريقة الفحص نفسها. والمهم هو الاتفاق على معايير القبول قبل التصنيع بدلاً من تفسيرها بعد التسليم.

لا يمكن فصل تصميم الأساس والدعامات عن الصومعة

تُركّز الصومعة المحملة بالكامل قوة رأسية كبيرة عند قاعدتها أو أرجلها الداعمة. ويجب أن يأخذ تصميم الأساس في الحسبان الحمل الرأسي والانقلاب والتأثيرات الأفقية وقوى المراسي وظروف التربة وسلوك الهبوط والصرف وصلابة واجهة الدعم. وحتى الهيكل الفولاذي المتين يمكن أن يواجه مشكلات محاذاة إذا أثّر الهبوط التفاضلي في الأساس الحلقي أو دعامات الأرجل.

ينبغي تحديد الوصلة بين الأعمال الفولاذية والأعمال المدنية بدقة: توزيع مسامير التثبيت والتفاوتات وتفاصيل صفيحة القاعدة ومتطلبات المونة والعناصر المدمجة ومراجع المناسيب. ويكتسب هذا أهمية خاصة عندما تُصنّع الصومعة خارج الموقع وتُركب على شكل أقسام. ويمكن أن تؤدي أبعاد الواجهة غير الواضحة إلى تعديلات ميدانية، وهو أمر نادراً ما يكون مرغوباً قرب وصلات التحميل الرئيسية.

يغير اختيار الدعم منطق التصميم. إذ توزع الصومعة ذات القاع المسطح والمدعومة على الأرض الحمل بصورة مختلفة عن صومعة ذات قاع قادوسي على أرجل أو إطار إنشائي. وتحسن الترتيبات المرتفعة خلوص التفريغ وقد تبسط تكامل العملية، لكنها عادةً ما تؤدي إلى ردود أفعال مركزة أكبر وحساسية أعلى للرياح والتأثير الزلزالي. ويعتمد الترتيب الصحيح على متطلبات تدفق المادة والمساحة المتاحة وإمكانية الوصول للصيانة والقيود المدنية المحلية، وليس فقط على تكلفة الفولاذ.

يحتاج التآكل والكشط وتلوث المنتج إلى حلول مختلفة

يجب أن تعكس الحماية الخارجية من التآكل بيئة التركيب: التعرض الداخلي أو الخارجي والظروف الساحلية والانبعاثات الصناعية ونقاط احتجاز مياه الأمطار وإمكانية الوصول لصيانة الطلاء. وقد تكون الظروف الداخلية مختلفة تماماً. فبعض المواد كاشطة لكنها متعادلة كيميائياً، بينما تكون مواد أخرى كاشطة بدرجة طفيفة لكنها مسببة للتآكل بوجود الرطوبة. وقد لا يكون الطلاء الذي يؤدي جيداً على السطح الخارجي مناسباً للمنتج المخزن أو قد يثير مخاوف التلوث.

يميل الكشط إلى التركز عند المداخل ومناطق الصدم ووديان القادوس وانتقالات المخرج والمواقع التي تغير فيها المادة اتجاهها. وقد تكون بطانات مقاومة للتآكل أو صفائح صدم قابلة للاستبدال أو التغييرات في هندسة المزلق أكثر فعالية من زيادة سماكة الغلاف عبر الوعاء بأكمله. والهدف هو حماية الموقع الذي يحدث فيه التآكل دون إدخال شقوق يتعذر الوصول إليها أو جعل الإصلاحات المستقبلية صعبة دون داعٍ.

بالنسبة إلى تطبيقات الحبوب المرتبطة بالغذاء، قد تكون حالة السطح وقابلية التنظيف عاملين حاسمين. وبالنسبة إلى المواد الكيميائية، قد تحكم التوافقية مع المنتج ومواد التنظيف. وفي جميع الحالات، ينبغي تقييم أسطح ملامسة المادة والطلاءات والأختام والملحقات كنظام واحد.

يجب أن يتوافق تصميم التدفق مع هدف التشغيل

إن التمييز بين تدفق الكتلة وتدفق القمع ليس مسألة أكاديمية. فتدفق الكتلة يدعم حركة الوارد أولاً والصادر أولاً ويمكن أن يقلل المخزون الراكد، لكنه قد يتطلب قواديس أكثر انحداراً وأسـطح جدران أكثر نعومة ومخارج أكبر. وقد يكون تدفق القمع مقبولاً لبعض المواد غير القابلة للتدهور وقد يسمح بهندسة قادوس أقل تطلباً، إلا أنه ينطوي على مخاطر أكبر للمناطق الراكدة والانفصال والتفريغ غير المتسق.

لا ينبغي استخدام وسيلة مساعدة للتفريغ كبديل عن هندسة سيئة. فقد تكون وسائد التهوية والهزازات ومدافع الهواء والمحرضات الميكانيكية وأجهزة التسييل مناسبة لمواد معينة، لكن كل منها يغير بيئة التشغيل والبيئة الإنشائية. إذ يمكن للاهتزاز أن يؤثر في الوصلات واللحامات؛ كما يمكن للتهوية أن تغير الكثافة الظاهرية وسلوك التدفق؛ وتضيف الأجهزة الميكانيكية متطلبات صيانة. ويعتمد الخيار الأفضل على سلوك المادة المختبر ومعدل التفريغ المطلوب.

وهنا أيضاً يمكن أن يكون لحلول التخزين الأصغر والمتنقلة دور. ففي مشاريع البناء المؤقتة أو المحدودة المساحة، يمكن تقييم خزانات الإسمنت الصغيرة المتنقلة لمواقع البناء بصورة منفصلة عن التخزين الدائم عالي السعة. وتختلف افتراضات التشغيل وقيود النقل وترتيب الدعم وتكرار التعبئة فيها عن تلك الخاصة بهيكل ملحوم ثابت كبير، ولذلك لا ينبغي تقييم النوعين باستخدام قائمة تحقق مبسطة واحدة.

يجب دمج أحكام السلامة في الترتيب التصميمي

تشمل سلامة الصومعة السلامة الإنشائية وسلامة الوصول وإدارة الغبار والتحكم التشغيلي. وينبغي مراعاة الوصول الآمن إلى أجهزة قياس المستوى والمرشحات ونقاط الفحص والفتحات ومعدات السقف أثناء تطوير التخطيط. فقد يلبي السلم متطلبات الوصول على الورق، بينما يجعل الصيانة الروتينية صعبة أو خطرة في الواقع. وينبغي أن تتناسب المنصات والدرابزينات والممرات وترتيبات الإضاءة واعتبارات الإنقاذ مع مهام الصيانة المتوقعة.

تتطلب مخاطر الغبار تقييماً خاصاً بالمادة. وعندما يكون الغبار القابل للاشتعال موجوداً، يجب تحديد تصنيف المنطقة المطبق ونهج الحماية من الانفجار وترتيبات التهوية والتأريض وإجراءات التشغيل وفق المتطلبات المحلية ذات الصلة. وليس من المناسب افتراض أن جميع المساحيق تمثل مستوى الخطر نفسه، أو أن ترتيب تهوية عام الغرض مناسب لكل مادة.

يمكن لأجهزة القياس أن تمنع العديد من الحوادث التي يمكن تجنبها. إذ تساعد إنذارات المستوى المرتفع والحماية المستقلة من زيادة التعبئة عندما تكون مبررة ومراقبة الضغط وقياس المستوى المناسب للمنتج وأقفال التشغيل الواضحة بين معدات التسليم وسعة الصومعة في التحكم بأحداث التعبئة. وتعتمد فائدتها على المعايرة والفحص وإجراءات استجابة المشغل. ولا يمثل مستشعر مستوى مركب في موقع يصعب الوصول إليه وسيلة تحكم كاملة بالمخاطر.

ما الذي ينبغي أن يطلبه التقييم الفني قبل الموافقة

ينبغي أن يوضح العرض الكامل تقنياً لصومعة فولاذية ملحومة افتراضاته. فالسعة وحدها غير كافية. ويجب أن يتمكن المقيمون من مراجعة أساس تصميم المادة ونطاق الكثافة الظاهرية وخصائص التدفق حيثما كانت معروفة وهندسة الصومعة وزاوية القادوس وحجم المخرج وطرق التعبئة والتفريغ المقصودة ومعيار التصميم الإنشائي والأحمال البيئية واستراتيجية التآكل وردود أفعال الأساس وأحمال واجهة المعدات.

ومن المفيد كذلك طلب رسومات الترتيب العام ونطاق الحسابات الإنشائية ووثائق التصنيع والفحص ومواصفات الطلاء وتسلسل التركيب وقائمة الاستثناءات أو مسؤوليات الموقع. وغالباً ما تكشف الأسئلة المتعلقة بوصلات المرافق وجودة الهواء المضغوط وحدود التحكم الكهربائي وضغط التسليم وقدرة الرفع في الموقع عن الفجوات قبل أن تتحول إلى مشكلات إنشائية.

تجمع شركة Shandong Guokai International Trade Co., Ltd. بين أنشطة التطوير والتصنيع والمبيعات لصوامع التخزين الفولاذية، وتدعم إنشاء مشاريع الصوامع في تطبيقات الحبوب ومواد البناء والطاقة الكهربائية والمواد الكيميائية. وبالنسبة إلى المشاريع في هذه القطاعات، تتمثل نقطة البداية المفيدة في تبادل منضبط لبيانات المواد وظروف التشغيل بدلاً من المقارنة السريعة للحمولة الاسمية وسماكة الغلاف. وينبغي التحقق من التكوين النهائي مقابل نمط التحميل الفعلي ومتطلبات التصميم المحلية وظروف الأساس واستراتيجية الصيانة قبل بدء التصنيع.
