أخطاء هندسة الصوامع التي تؤدي إلى مشكلات التدفق

لماذا تؤدي الأخطاء الصغيرة في هندسة الصوامع إلى مشكلات كبيرة في تدفق المواد لاحقًا؟

نادرًا ما تبدأ مشكلات التدفق عند توقف حركة المواد. فعادةً ما تبدأ قبل ذلك بوقت طويل، أثناء التصميم أو التصنيع أو التركيب.

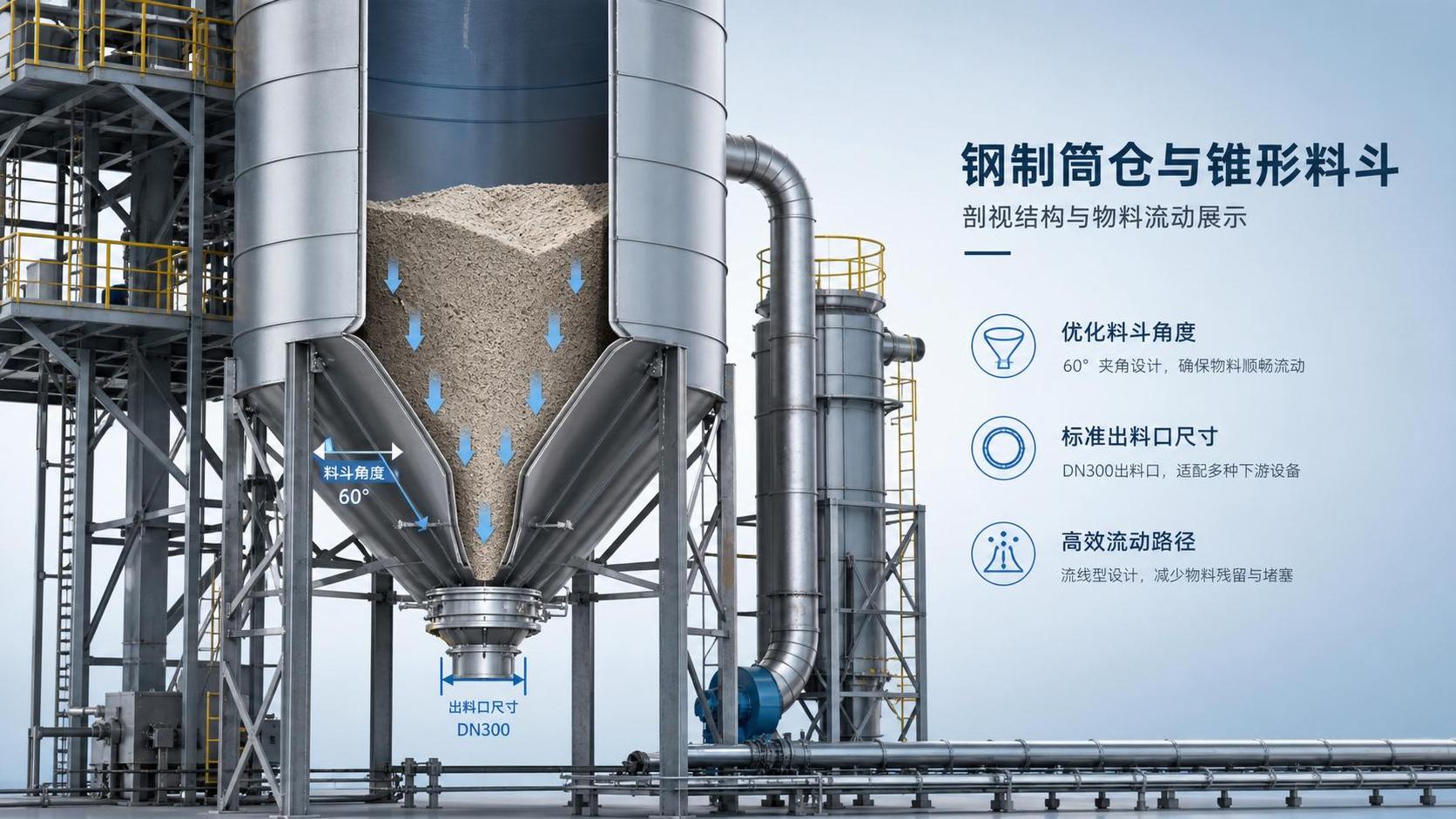

في هندسة الصوامع، يمكن لخطأ بسيط في زاوية القادوس أو حجم فتحة الخروج أو تشطيب الجدار أو موضع الدعامات التقوية أن يغير سلوك المواد الصلبة السائبة.

ولهذا السبب، تظهر مشكلات التدفق غالبًا في صورة مشكلات صيانة، حتى عندما يكون السبب الحقيقي قرارًا هندسيًا اتُّخذ قبل ذلك بأشهر.

وبالنسبة إلى مشاريع الصوامع الفولاذية المستخدمة في الحبوب ومواد البناء والطاقة الكهربائية والمواد الكيميائية، يتكرر النمط نفسه باستمرار.

إن تكوّن الجسور، وتشكّل الأنفاق، والتفريغ غير المت均، واندفاعات الغبار، وإجهاد جسم الصومعة ليست أعطالًا منفصلة، بل أعراض مترابطة.

تساعد المراجعة العملية لهندسة الصوامع على تتبع هذه الأعراض وصولًا إلى الهندسة الهندسية، وافتراضات الأحمال، وخيارات مناولة المواد.

وعادةً ما تتعامل الشركات ذات الخبرة الواسعة في المشاريع، ومنها Shandong Guokai International Trade Co., Ltd.، مع أداء التدفق باعتباره مشكلة تتعلق بالنظام ككل، وليس بنقطة إصلاح واحدة.

ما أخطاء التصميم التي تتسبب غالبًا في تكوّن الجسور والأنفاق؟

الخطأ الأكثر شيوعًا هو افتراض أن جميع المواد السائبة تُفرَّغ بالطريقة نفسها. وهذا غير صحيح.

فالمساحيق والكريات والأسمنت والرماد المتطاير والحبوب والمواد المخلوطة، لكل منها احتكاك داخلي واستجابة للرطوبة وسلوك انضغاط مختلف.

وعندما تتجاهل هندسة الصوامع خصائص التدفق هذه، قد تكون فتحة الخروج صغيرة جدًا أو قد يكون القادوس مسطحًا أكثر من اللازم.

وينتج عن ذلك تكوّن أقواس مستقرة فوق فتحة الخروج أو قنوات تدفق ضيقة عبر المركز، بينما تبقى المواد القريبة من الجدار راكدة.

ومن المشكلات المتكررة أيضًا سوء تصميم منطقة الانتقال بين الجسم الأسطواني وقسم القادوس.

فإذا تسببت منطقة الانتقال في تغييرات مفاجئة، تتراكم المواد بشكل غير مت均 ويصبح ضغط الجدار أقل قابلية للتنبؤ أثناء التفريغ.

كما أن حالة السطح لها أهمية. فقد تعيق مناطق اللحام الخشنة والألواح المشوهة والملحقات الداخلية التدفق الكتلي.

وفي التشغيل الفعلي، تفسر هذه التفاصيل غالبًا سبب عمل إحدى الصوامع بشكل مقبول، بينما تتعرض أخرى مصممة للاستخدام نفسه تقريبًا للانسداد المتكرر.

• اختيار فتحة الخروج بناءً على العادة بدلًا من بيانات المواد المقاسة
• انحدار القادوس مسطح جدًا بالنسبة إلى المواد المتماسكة أو الحساسة للرطوبة
• إضافة وسائل مساعدة للتدفق لاحقًا بدلًا من تصميم تفريغ موثوق منذ البداية
• ترك بروزات داخلية داخل مسار التدفق

هل يمكن لأخطاء التركيب أن تغير سلوك التدفق حتى عندما تكون الرسومات صحيحة؟

نعم، وغالبًا ما يتم التقليل من أهمية ذلك.

فحتى التصميم السليم لهندسة الصومعة قد يعمل بشكل ضعيف إذا أدى التركيب في الموقع إلى تغيير الهندسة أو حالة السطح المقصودة.

ويُعد عدم المحاذاة عند فتحة الخروج مثالًا نموذجيًا. إذ يمكن حتى لانحراف بسيط أن يغير أنماط التفريغ ويتسبب في تحميل لا مركزي.

وقد تبدو النتيجة في البداية مشكلة تدفق، ثم تتطور لاحقًا إلى تشققات حول الدعامات أو الفوهات أو مناطق انتقال القادوس.

كما يؤثر الشد غير الصحيح للمسامير، والهبوط غير المت均 للدعامات، والتشوه الموضعي أثناء الرفع في حركة المواد السائبة.

وفي أنظمة تخزين المساحيق، يُعد ترتيب المدخل نقطة أخرى غالبًا ما يتم تجاهلها. فإذا لم يكن الملء مركزيًا، فقد يبدأ الانفصال وتكوّن التراكم غير المت均 فورًا.

وقد يؤدي ذلك إلى تآكل من جانب واحد، ومناطق ميتة، وسلوك تفريغ غير متسق خلال الدورات اللاحقة.

ولهذا السبب أيضًا تقارن بعض العمليات بين الصوامع الرأسية وبدائل مثلخزانات تخزين المساحيق السائبة الأفقية عندما تجعل قيود الموقع أو خصائص المنتج التحكم في التدفق أكثر صعوبة.

ما العلامات التي تشير عادةً إلى مشكلة تدفق مرتبطة بالتركيب؟

يفيد هذا النوع من الجداول لأنه يفصل بين الأعراض الظاهرة والأسباب الجذرية. فكثيرًا ما يُساء تفسير مشكلة التدفق عند معالجة الانسداد فقط.

متى تصبح البيانات غير الدقيقة عن المواد هي الخطأ الهندسي الحقيقي؟

غالبًا ما يحدث ذلك قبل اعتماد أول رسم نهائي.

تعتمد هندسة الصوامع بدرجة كبيرة على الخصائص الفعلية للمواد الصلبة السائبة، وليس على افتراضات الكتالوجات.

فإذا لم يتم تحديد نطاق الرطوبة أو توزيع حجم الجسيمات أو قابلية الانضغاط أو الكثافة الظاهرية أو قابلية التكتل بدقة، تضعف قاعدة التصميم بأكملها.

ويصبح ذلك أكثر خطورة في المصانع التي يتغير فيها المنتج المخزن حسب المورد أو الموسم أو ظروف العملية.

فقد تتعامل الصومعة مع مسحوق جاف سهل التدفق في الشتاء، لكنها تواجه صعوبة كبيرة خلال الأشهر الرطبة.

ولا يقتصر الخطأ على عدم إجراء اختبار، بل تتمثل المشكلة الأكبر في التعامل مع مادة متغيرة على أنها مادة ثابتة.

والنهج الأفضل هو مراجعة خصائص التدفق في أسوأ الظروف، والتحقق مما إذا كانت فتحة الخروج والقادوس والتهوية والتنفيس لا تزال قابلة للتشغيل.

وفي الممارسات الأوسع لهندسة الصوامع، تقلل هذه الخطوة عادةً من التعديلات الطارئة اللاحقة، التي تكون مكلفة ومعطلة.

ما البيانات التي تستحق الأولوية أثناء استكشاف الأعطال وإصلاحها؟

• التغيرات الحديثة في الرطوبة أو حجم الجسيمات أو مصدر المورد
• تسلسل الملء والتفريغ الفعلي، وليس فقط معدل التدفق المقدر للعملية
• فترات التخزين الطويلة قبل التفريغ
• نمط تراكم المواد على الجدار وتكرار التنظيف
• حالة التشغيل الفعلية لوسائد التهوية وأجهزة الاهتزاز وخطوط التنفيس

هل تحل وسائل المساعدة على التدفق المشكلة، أم تخفي ضعفًا في تصميم هندسة الصومعة؟

أحيانًا تحلها، لكنها في كثير من الأحيان تؤجل فشلًا أعمق فحسب.

يمكن أن تكون أجهزة الاهتزاز ومدافع الهواء ووسائد التمييع والخلاطات الميكانيكية مفيدة، ولكن فقط عند مواءمتها مع المادة وهندسة الصومعة.

وإذا أُضيفت بعد حدوث انسدادات متكررة، فقد تكون تعوض عن صغر فتحة الخروج أو عن نمط تدفق غير مناسب.

وهذا مهم لأن وسائل المساعدة على التدفق المختارة بشكل غير صحيح قد تزيد الإجهاد الموضعي أو التراص أو توليد الغبار أو التفريغ غير المت均.

وفي بعض الحالات، يؤدي الاهتزاز المتكرر إلى تفاقم الانضغاط بدلًا من تقليله.

والحكم الأكثر موثوقية هو طرح سؤال واحد: إذا توقفت وسيلة المساعدة على التدفق، فهل تستمر الصومعة في التفريغ بصورة يمكن التنبؤ بها؟

إذا كانت الإجابة لا، فمن المرجح أن هندسة الصومعة الأساسية تحتاج إلى مراجعة.

وقد تشمل هذه المراجعة إعادة تصميم فتحة الخروج أو تعديل القادوس أو تحسين البطانة أو إعادة تقييم ما إذا كان تكوين تخزين مختلف أنسب للمادة.

وفي مخططات مناولة المساحيق المدمجة، يمكن النظر في معدات مثلخزانات تخزين المساحيق السائبة الأفقية عندما يلزم التحكم بسهولة أكبر في الوصول والتنظيف وسلوك التفريغ.

كيف يمكن تشخيص مشكلات التفريغ المتكررة في الموقع بسرعة أكبر؟

عادةً ما يأتي التشخيص الأسرع من مقارنة توقيت الحدث وحالة المادة وهندسة الصومعة معًا.

عند حدوث انسداد، من المفيد تسجيل مستوى الملء ومدة التخزين والظروف الجوية وحالة وحدة التغذية والتغيرات الحديثة في العملية.

وغالبًا ما يكشف هذا السجل عن أنماط تخفيها الأعمال اليومية المعتادة.

والأهم من ذلك أن الفحص يجب ألا يقتصر على فتحة الخروج.

فالفحص السليم لهندسة الصومعة يمتد من المدخل العلوي إلى نقطة التفريغ، مع البحث عن الانفصال والتراكم والتسرب والتشوه وانسداد التهوية.

وتشمل الأسئلة المفيدة ما يلي:

• هل بدأت المشكلة بعد تغيير المادة أو بعد التوقف؟
• هل يحدث العطل عند مستوى ملء واحد أم خلال الدورة بأكملها؟
• هل التفريغ مركزي أم نابض أم منحاز بوضوح إلى جانب واحد؟
• هل يعتمد المشغلون بوتيرة أكبر على الطرق أو الاهتزاز أو الإزالة اليدوية؟

عند توثيق هذه الإجابات باستمرار، تصبح أحداث «الصيانة» المتكررة أنماطًا هندسية قابلة للتتبع بدلًا من حوادث منفصلة.

ما الذي ينبغي مراجعته قبل التعديل التالي أو مشروع الصومعة الجديد؟

إن المراجعة الأكثر فائدة ليست قائمة تحقق عامة، بل ينبغي أن تركز على الموضع الذي فُقدت فيه موثوقية التدفق.

ابدأ بثلاثة أسئلة مترابطة: ما المادة المخزنة فعليًا، وكيف يتم تفريغها فعلًا، وأين يظهر الإجهاد غير الطبيعي؟

ثم قارن هذه الإجابات بافتراضات هندسة الصومعة الأصلية.

فإذا لم تعد الافتراضات متوافقة مع واقع التشغيل، فيجب أن تعالج التعديلات هذا الاختلاف مباشرةً.

وبالنسبة إلى بعض المواقع، يعني ذلك تغيير هندسة فتحة الخروج. أما في مواقع أخرى، فيعني تحسين توزيع المدخل أو التنفيس أو حالة السطح الداخلي.

والدرس الأوسع واضح: يتم تصميم التدفق الموثوق وتركيبه وتشغيله باعتباره نظامًا واحدًا.

عند مراجعة هندسة الصوامع من خلال سلوك التفريغ الفعلي، تصبح سجلات الصيانة أكثر فائدة بكثير من سجلات الأعطال البسيطة.

وتتمثل الخطوة التالية المنطقية في تصنيف حوادث التدفق الأخيرة حسب نوع المادة ومستوى الملء ونمط التفريغ، ثم استخدام هذه الأدلة لتحسين فحوصات التصميم للأعمال المستقبلية.

وعادةً ما يؤدي هذا النهج إلى قرارات أوضح بشأن المخاطر وأولوية التحديث وموثوقية التخزين على المدى الطويل.
