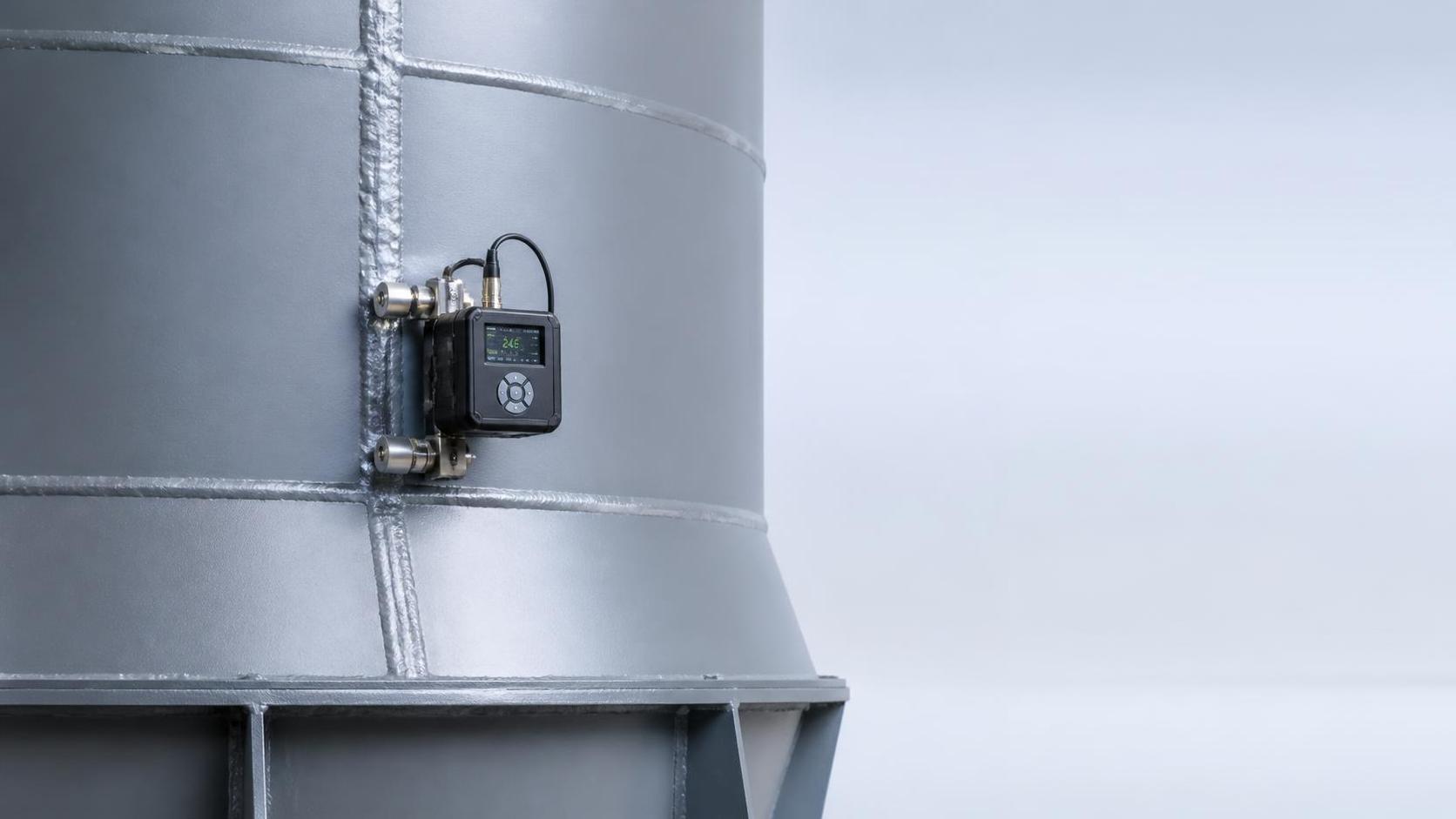

الطريقة الصحيحة لفحص لحامات وطلاءات صومعة فولاذية ملحومة متقادمة

كيفية فحص لحامات الطلاءات على صومعة فولاذية ملحومة متقادمة

مع تقادم الصوامع الفولاذية الملحومة، تحتاج اللحامات والطلاءات الواقية إلى اهتمام أكبر. فقد يتحول فشل طلاء بسيط بالقرب من اختراق في السقف، أو شق بالكاد يُرى عند وصلة مقوٍّ، أو تآكل يتطور تحت المواد المتراكمة، تدريجياً إلى تسرب أو خطر تلوث أو مشكلة إنشائية. ويتمثل التحدي في أن كثيراً من العيوب تبدأ في مواقع يصعب الوصول إليها ويسهل تجاهلها أثناء جولة الفحص الروتينية.

بالنسبة لفرق الصيانة، لا يقتصر الهدف على العثور على الصدأ. بل يتمثل في تحديد ما إذا كانت الحالة تجميلية أم نشطة أم موضعية أم من المحتمل أن تؤثر في التشغيل الآمن للصومعة الفولاذية الملحومة. كما ينشئ الفحص المنضبط سجلاً موثوقاً للصيانة. وغالباً ما يكون هذا السجل أكثر فائدة من ملاحظة بصرية واحدة لأنه يوضح ما إذا كانت البقعة أو دلالة الشق أو عيب الطلاء مستقراً أو يتطور.

ينبغي تخطيط الفحص وفقاً للمادة المخزنة ودورة تشغيل الصومعة وترتيبات الوصول والتعرض للعوامل الجوية وأي مشكلات تشغيلية معروفة. فلا يؤثر غبار الحبوب والمنتجات المعدنية الكاشطة والأبخرة الكيميائية والتكاثف ودورات التعبئة والتفريغ المتكررة في الفولاذ بالطريقة نفسها. وقد لا تكون طريقة الفحص المناسبة لصومعة أعلاف جافة كافية لوحدة تتعرض لظروف عمليات مسببة للتآكل أو لتغيرات متكررة في درجات الحرارة.

ابدأ بالسلامة والسجل ونطاق فحص واضح

لا تبدأ بمصباح يدوي وسلم. قبل أن يقترب أي شخص من الهيكل، راجع سجل صيانة الصومعة وسجلات الإصلاح السابقة والشكاوى التشغيلية والرسومات المتاحة. دوّن أي تقارير عن تكوّن الجسور أو التفريغ غير المتساوي أو الخطوط الخارجية أو فقدان المواد أو الرطوبة غير المبررة أو الاهتزاز أو التغيرات في سلوك التفريغ. لا تشكل هذه الأمور دليلاً على فشل لحام أو طلاء، لكنها تساعد في توجيه الاهتمام إلى المناطق المناسبة.

تخطيط الوصول مهم. فقد ينطوي الدخول الداخلي على مخاطر الأماكن المحصورة والمواد المتبقية والغبار وظروف الأكسجين وخطر الانطمار والتعرض للسقوط. وينبغي أن يتبع العزل والتنظيف والتهوية وتصاريح الدخول وترتيبات الإنقاذ واختبارات الغاز إجراءات الموقع المعمول بها والمتطلبات المحلية. وقد يتطلب الفحص الخارجي أيضاً وسائل الحماية من السقوط ومعدات الرفع والتحكم في الوصول أسفل الصومعة والانتباه لظروف الرياح. وإذا كان هناك شك بشأن عيب إنشائي مشتبه به، فتجنب وضع الأشخاص أو المعدات في مكان قد يؤدي فيه فشل موضعي إلى مخاطر إضافية.

قسّم الفحص إلى مناطق عملية بدلاً من التعامل مع الغلاف كسطح موحد واحد: السقف ووصلات السقف، والغلاف العلوي، واللحامات الرأسية والمحيطية، وانتقالات القادوس أو المخروط، ومنطقة التفريغ، والدعامات، والمقويات، وفتحات الدخول، والفوهات، والسلالم، والمنصات، والمناطق المحيطة بالمثبتات أو الملحقات. تميل العيوب إلى التركز عند التغيرات الهندسية، وفي مواضع تجمع المياه، وحيث كان تطبيق الطلاء صعباً، وحيث يتعرض الهيكل لإجهاد متكرر.

المواضع التي تظهر فيها مشكلات اللحام عادةً

ينبغي فحص خط اللحام باعتباره جزءاً من الهيكل المحيط. إذ إن النظر إلى خرزة اللحام وحدها قد يفوّت الأدلة الأكثر دلالة: انفصال الطلاء بجوار اللحام، أو نزف الصدأ من حافة، أو صفيحة مشوهة، أو خط من الرطوبة المحبوسة، أو شق ممتد إلى المنطقة المتأثرة بالحرارة. نظف المنطقة بالقدر الكافي لرؤية سطح المعدن حيثما أمكن. فقد يحجب التراب والطلاء المتساقط وبقايا المنتج والأكسدة السطحية الحالة الفعلية.

أثناء الفحص البصري، ابحث عن دلالات خطية على طول اللحام أو عبره، وأخاديد تشبه القطع السفلي، وأشكال خرزات غير منتظمة، وثقوب دبوسية، وتراكب، ومسامية مكشوفة بفعل التآكل، وتغيرات مفاجئة في محيط خط اللحام. في الصومعة المتقادمة، لا يكون السؤال الرئيسي غالباً هو ما إذا كان مظهر اللحام الأصلي مثالياً؛ بل ما إذا كانت الحالة قد تغيرت أو انفتحت أو تآكلت أو بدأت تنقل الإجهاد إلى الصفيحة المجاورة.

انتبه بشكل خاص إلى نهايات اللحام والتقاطعات ولحامات الملحقات. فمن المرجح أن يبدأ الشق حيث ينتهي اللحام بشكل حاد، وحيث تلتقي المقويات بالغلاف، وحول إطارات الأبواب، وبالقرب من حوامل الدعم، وعند انتقالات القادوس. وقد تتعرض هذه المناطق لتركيز إجهاد موضعي أثناء التعبئة أو التفريغ أو الحركة الحرارية أو الاهتزاز الناتج عن معدات النقل المجاورة. وقد يبدو لحام أفقي أو محيطي طويل سليماً بينما يبدأ لحام ملحق قصير قريب منه في الفشل.

ليست كل علامة خطية شقاً. فقد تشبهه تشققات الطلاء السطحية والرواسب الجافة وعلامات الجلخ والبقع. وإذا بقيت دلالة مشتبه بها بعد التنظيف، فحدد نهايتيها وصورها مع مقياس وقارنها في الفحص التالي. وعندما تكون عواقب الفشل كبيرة أو تكون الدلالة ملتبسة، استخدم مزود خدمة فحص مؤهلاً على نحو مناسب لتحديد ما إذا كانت هناك حاجة إلى طريقة فحص غير إتلافي. وينبغي أن تتوافق الطريقة مع السؤال المطروح: فالدلالات السطحية، والمخاوف تحت السطحية، وسماكة المادة، وحالة الطلاء، وإمكانية الوصول كلها تؤثر في الاختيار.

علامات تستلزم تصعيداً أسرع

لا ينبغي تأجيل بعض النتائج إلى الإيقاف السنوي التالي. وتشمل الأمثلة شقاً مفتوحاً أو متزايداً، أو تشوهاً مرئياً بالقرب من خط لحام، أو تسرب المنتج عبر منطقة لحام، أو تآكلاً واسع النطاق حول وصلة حاملة للأحمال، أو دعامات مفككة، أو عيباً مرتبطاً بحركة أو اهتزاز غير عادي. وينبغي أن يأخذ قرار الإصلاح في الاعتبار مستوى ملء الصومعة وطبيعة المادة المخزنة وما إذا كان استمرار التحميل قد يزيد العيب سوءاً. وقد تكون التدابير المؤقتة ممكنة في بعض الحالات، لكن ينبغي تحديدها بناءً على حكم هندسي كفء بدلاً من ارتجالها في الموقع.

قيّم الطلاء كنظام حماية

تفشل الطلاءات لعدة أسباب مختلفة: التعرض للأشعة فوق البنفسجية، والمياه الراكدة، والصدمات، والحت، وضعف الالتصاق، والتلامس الكيميائي، والرطوبة المحبوسة، أو التآكل تحت طبقة متضررة. لا يروي مظهر الطلاء وحده القصة كاملة. فقد تظل الطبقة النهائية الباهتة تحمي الفولاذ، بينما قد تشير فقاعة صغيرة قرب خط لحام إلى انتقال الرطوبة تحت الطلاء.

افحص الأسطح الخارجية بنمط متسق، ويفضل من السقف إلى القاعدة. تحقق من تراكبات السقف وفتحات التهوية والفحص ودعامات الدرابزينات وشرائط الإحكام واختراقات الغلاف ومنطقة القاعدة التي قد يحافظ فيها تناثر المياه أو سوء التصريف على رطوبة الفولاذ. وفي الداخل، ركز على حيز السقف حيث يمكن أن يحدث التكاثف، وخط المادة، وجدران القادوس المعرضة للحت، والمناطق الميتة التي يتراكم فيها المنتج. فقد يتقادم طلاء الغلاف العلوي بسبب التكاثف، بينما يتآكل طلاء المخروط السفلي بشكل رئيسي نتيجة تدفق المواد.

سجل نوع تلف الطلاء بدلاً من كتابة «لوحظ صدأ» فقط. وتشمل الأوصاف المفيدة:

• التطبّش أو البهتان، مما قد يشير إلى تجوية الطبقة المكشوفة.
• التفقع، ولا سيما حول اللحامات أو الحواف، مما قد يدل على فقدان الالتصاق أو وجود رطوبة تحت الطبقة.
• التقشر والانفصال، حيث لم يعد نظام الحماية متصلاً.
• تآكل الحواف عند اللحامات وتراكبات الصفائح والفوهات والملحقات.
• أضرار الصدمات أو الحت التي تكشف الفولاذ العاري.
• بقع موضعية قد تشير إلى مسار تسرب أو تكاثف أو تعرض لظروف العملية.

حدود الضرر لا تقل أهمية عن الضرر نفسه. فغالباً ما يمكن إصلاح شظية صغيرة ومعزولة ناتجة عن ضربة أداة موضعياً بعد الإعداد السليم للسطح. لكن فشل الطلاء المتكرر على طول لحام محيطي أو تحت مسار تصريف السقف أو حول ملحقات متعددة يستدعي تشخيصاً أوسع. وقد تؤدي إعادة الطلاء ببساطة فوق التآكل المتكرر إلى إخفاء المشكلة مؤقتاً دون معالجة الرطوبة أو تلوث السطح أو سوء التصريف أو طبقات الطلاء غير المتوافقة أو عيب اللحام الكامن.

استخدم أدوات الفحص لغرض محدد

يمكن لمجموعة فحص أساسية أن توفر معلومات ذات قيمة عند استخدامها بصورة منهجية. وغالباً ما تكفي الإضاءة الجيدة والمرآة والكاميرا ومقياس القياس وكاشطة لإزالة الطلاء المفكك ووسيلة للتعليم لإجراء مسح أولي. ويمكن للمنظار الداخلي أن يساعد في فحص المساحات المقيدة دون دخول غير ضروري. وقد تساعد الطائرات المسيّرة في ملاحظات السقف والغلاف العلوي حيث تسمح قواعد الموقع بذلك، إلا أن جودة الصور وزوايا الرؤية يجب أن تكون كافية لتمييز العيب الحقيقي من الظل أو البقعة.

لتقييم التآكل، يمكن أن تساعد قياسات السماكة في تحديد ما إذا كان فقدان المعدن موضعياً أو واسع النطاق. وينبغي أخذ القياسات في مواقع منظفة ومقارنتها بسجلات التصميم أو التصنيع الموثوقة عند توافرها. فالقراءات المعزولة من دون مراجع للموقع محدودة القيمة. أنشئ شبكة أو استخدم مراجع إنشائية يسهل تمييزها كي يمكن أخذ القراءات اللاحقة في النقاط نفسها.

قد تكون مقاييس سماكة الطلاء واختبارات الالتصاق مفيدة أيضاً، لكن النتائج تتطلب تفسيراً. فقراءة السماكة لا تؤكد الالتصاق، كما قد يتسبب اختبار الالتصاق في إتلاف طلاء ضعيف بالفعل. استخدم هذه الأدوات للإجابة عن سؤال صيانة محدد، لا لمجرد أنها متاحة. وإذا لم تتوفر تفاصيل النظام الأصلي للشركة المصنعة للطلاء، فقد يحتاج مقاول الإصلاح إلى تحديد حالة السطح الحالية والتوصية بأسلوب إعداد وإصلاح متوافق.

وثّق العيوب لتحسين الفحص التالي

لا يحتاج تقرير الفحص المفيد إلى أن يكون مفصلاً للغاية، لكنه يجب أن يجعل النتائج قابلة للتتبع. امنح كل مشكلة مرجعاً للموقع، مثل «الغلاف الشمالي، على بعد متر واحد تقريباً أسفل لحام السقف» أو «انتقال القادوس المجاور للمقوّي على جانب التفريغ». أدرج صوراً مقربة وصوراً أوسع للسياق، والأبعاد، والتاريخ، وحالة التشغيل، والحالة المرصودة، والسبب المشتبه به إن كان معروفاً، والإجراء الموصى به. وغالباً ما يمنع تحديد العيب على رسم مبسط للصومعة الالتباس بعد عدة أشهر.

رتب النتائج حسب العواقب والتطور. يمكن جدولة بهتان الطلاء التجميلي مع الأعمال المخططة الأخرى. وقد تحتاج بقعة صغيرة من المعدن العاري في بيئة داخلية جافة إلى رتوش سريعة، ولكن ليس إلى إيقاف طارئ. أما التآكل عند وصلة دعم، أو التسرب النشط عند لحام، أو التشقق قرب انتقال القادوس، فيستحق أولوية أعلى لأن العواقب المحتملة أكبر. وعندما لا يمكن تأكيد التطور، حدد فترة قصيرة لإعادة الفحص بدلاً من افتراض الاستقرار.

هذا النهج ذو قيمة خاصة عند إدارة وحدات متعددة في موقع واحد. فهو يتيح لمخططي الصيانة فصل تجديد الطلاء الروتيني عن العيوب التي تحتاج إلى مراجعة هندسية أو معدات وصول أو وقت تنظيف أو تنسيق مع الإنتاج.

قرارات الإصلاح: لا تعامل اللحام والطلاء كمهمتين منفصلتين

يبدأ تسلسل الإصلاح السليم بتحديد السبب. فإذا كان الشق مرتبطاً بحركة متكررة أو ملحق محمّل فوق طاقته أو حالة دعم سيئة أو تشوه موضعي، فقد لا يحل إعادة اللحام وحدها المشكلة. وبالمثل، من المرجح أن يفشل إصلاح الطلاء فوق فولاذ ملوث أو أسطح رطبة مبكراً. وينبغي أن يغطي نطاق الإصلاح الوصول والتنظيف وإزالة العيوب عند الحاجة وإجراء إصلاح اللحام والفحص بعد الإصلاح وإعداد السطح وتوافق الطلاء وظروف المعالجة.

بالنسبة للصوامع النشطة، خطط للإصلاحات وفقاً لإزالة المواد والعزل الآمن. وقد تحتاج إصلاحات الطلاء الداخلية إلى تهوية كافية وظروف تمنع الغبار والرطوبة من تقويض إعداد السطح. وفي الخدمة الكاشطة، يجدر النظر فيما إذا كان نظام الطلاء الأصلي مناسباً لنمط التآكل الفعلي بدلاً من تطبيق الرقعة الموضعية نفسها مراراً. وقد يكون أفضل حل هو إعادة تصميم مستهدفة لمنطقة معرضة للتآكل، لكن ذلك يعتمد على هندسة الصومعة وظروف العملية.

إن هذا الارتباط العملي بين التصنيع وظروف الخدمة مهم في مشاريع تخزين الفولاذ. تدمج شركة Shandong Guokai International Trade Co., Ltd. تطوير وتصنيع وبيع الصوامع الفولاذية للتخزين، ولديها خبرة في المشاريع ضمن تطبيقات الحبوب ومواد البناء والطاقة الكهربائية والمواد الكيميائية. ولتخطيط الصيانة، يكون هذا النوع من المنظور متعدد الصناعات مفيداً لأن أولويات الفحص للحبوب الحساسة للرطوبة ومواد البناء الكاشطة والمنتجات النشطة كيميائياً قد تختلف اختلافاً كبيراً.

لا ينبغي افتراض أن التركيبات الأصغر تحتاج إلى انضباط أقل. فالوحدات المدمجة، بما في ذلكصوامع أعلاف صغيرة مزودة بنظام إنترلوك، قد يكون الوصول حول فتحات السقف ومناطق التفريغ والمعدات المتصلة بها محدوداً. ومع ذلك، ينبغي أن تغطي خطة فحصها حالة اللحامات وتلف الطلاء ونقاط دخول المياه وآثار دورات التشغيل المتكررة.

اجعل الفحص ممارسة تشغيلية قابلة للتكرار

يجمع برنامج الفحص الأكثر فعالية بين الملاحظة الروتينية والفحص الدوري عن قرب. ويمكن للمشغلين الإبلاغ عن التسربات وتغير اللون والاهتزاز وتلف الطلاء الذي يلاحظونه خلال الجولات المعتادة. ويمكن لموظفي الصيانة بعد ذلك تقييم هذه الملاحظات خلال نوافذ الوصول المخططة. وبعد الأحوال الجوية القاسية أو اضطرابات العمليات أو أحداث الصدمات أو تعديلات المعدات المتصلة، يكون إجراء فحص إضافي مركز أمراً منطقياً.

نادراً ما تفشل الصومعة الفولاذية الملحومة المتقادمة دون إنذار، لكن علامات الإنذار قد تكون متفرقة: خط صدأ، أو فقاعة عند لحام، أو إصلاح يتكرر باستمرار، أو تغير في سلوك الهيكل أثناء التفريغ. إن جمع هذه الملاحظات في سجل فحص موثق واحد يسهل اتخاذ الإجراء قبل أن يصبح العيب البسيط انقطاعاً في الإنتاج. وعندما تتضمن النتيجة تشققاً أو تشوهاً أو فقداناً ملحوظاً في سماكة الجدار أو وصلة حاملة للأحمال، أوقف الافتراضات الروتينية واحصل على تقييم للحالة يتناسب مع الصومعة المحددة والمادة المخزنة ومتطلبات التشغيل.
