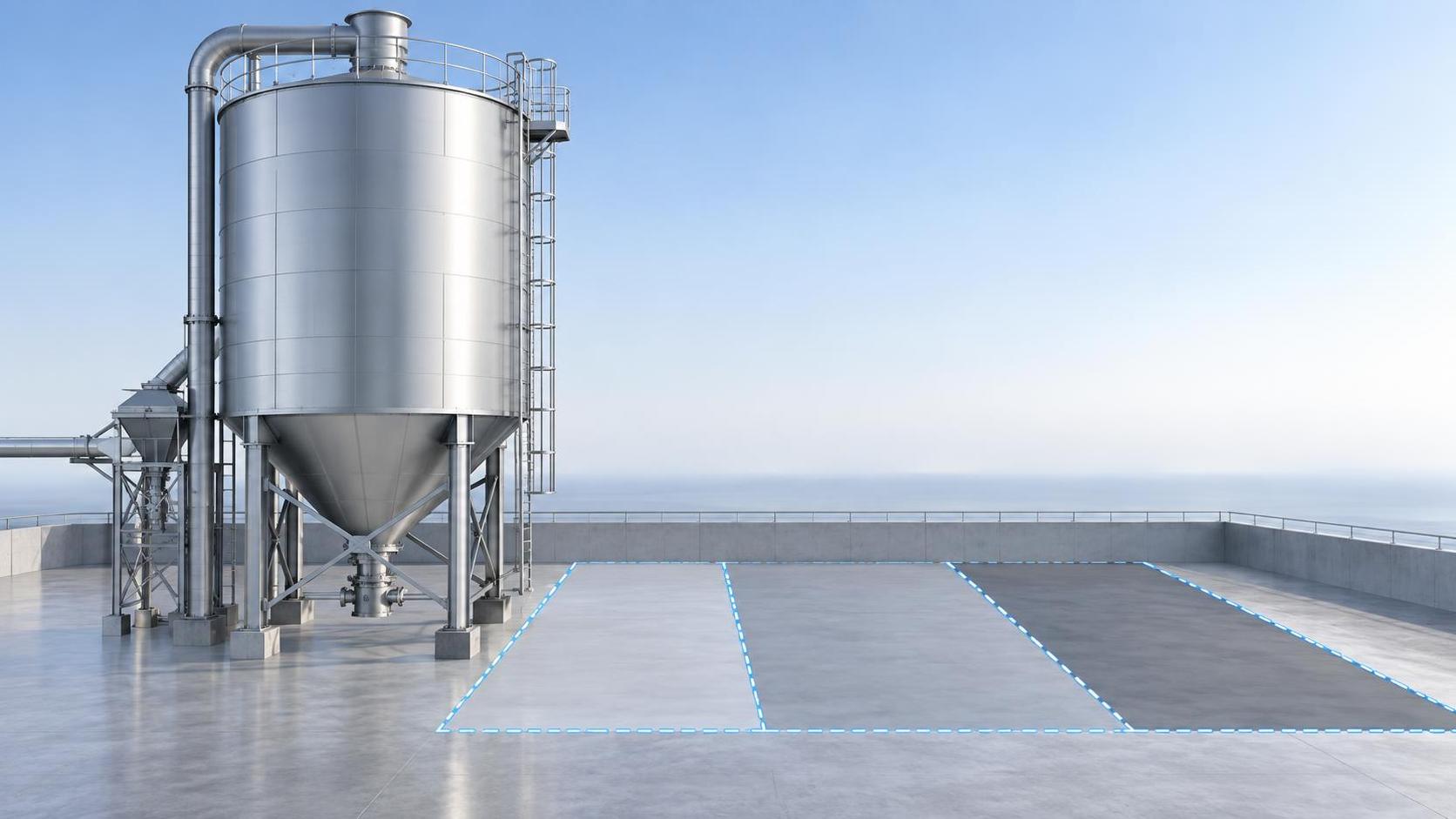

ما مقدار المساحة التي يتطلبها صومعة للمواد السائبة الجافة بسعة 50 طنًا، بما في ذلك مساحة الوصول والخلوص اللازم للصيانة؟

كم مساحة يحتاجها صومعة المواد الجافة السائبة بسعة 50 طنًا فعليًا؟

دعنا نتجاوز جداول المواصفات. إذا كنت تقيّم المساحة اللازمة لصومعة مواد جافة سائبة بسعة 50 طنًا—سواء كانت لتخزين الذرة أو الرماد المتطاير أو مسحوق الحجر الجيري أو حبيبات البوليمر—فأنت لا تقيس مجرد أسطوانة على الورق. بل تخطط لكيفية تحرك الأشخاص حولها، ووصول الأدوات إليها، وترسب الغبار بالقرب منها، وتأثير الطقس في سهولة الوصول إليها مع مرور الوقت. إن تصنيف «50 طنًا» لا يخبرك تقريبًا بأي شيء عن المساحة الأرضية. ما يهم هو الهندسة وطريقة التحميل وبروتوكول الصيانة والواقع الفعلي للموقع المحلي.

ابدأ بالصومعة نفسها—لكن لا تتوقف عندها

تتراوح الصومعة الفولاذية النموذجية للمواد الجافة السائبة بسعة 50 طنًا—بافتراض كثافة سائبة بين 0.7–1.2 t/m³—عادةً بين 2.4–3.0 m في القطر و4.5–6.0 m في الارتفاع الإجمالي (بما في ذلك القادوس وقسم المدخل). وهذا يمنحك مساحة قاعدة أسطوانية تتراوح تقريبًا بين 4.5–7.1 m². لكن هذه ليست سوى المساحة التي تشغلها الخزان على الأرض—وليست المكان الذي يقف فيه فريقك أو يرفع المعدات أو يجري الفحوصات.

رأينا مديري مشاريع يعتمدون في تخطيطهم على هذا الرقم وحده، ثم يدركون بعد فوات الأوان أن نصف قطر دوران الرافعة الشوكية يستهلك «المنطقة الخالية»، أو أن باب فتحة الدخول يتأرجح مباشرةً نحو ممر الخدمة. في أحد تحديثات محطة الحبوب في شاندونغ، خصصت الخطة الأصلية خلوصًا قدره 1.2 m من جميع الجوانب—وهو كافٍ لشريط قياس، لكنه غير كافٍ لمفتاح عزم ومساحة لحركة المرفق.

مناطق الخلوص التي غالبًا ما يُغفل عنها

هناك ثلاث مناطق وظيفية—وليست مجرد «هامش صيانة» واحد. فهي تخدم أغراضًا مختلفة، ونادرًا ما تتداخل بصورة منظمة:

• وصول التشغيل (بحد أدنى 1.5 m): عرض كافٍ لعربة منصات يدوية قياسية أو مكدس كهربائي صغير للاقتراب من صمام التفريغ أو منفذ مستشعر المستوى دون الرجوع إلى الجدران أو المعدات الأخرى.
• نطاق الصيانة (بحد أدنى 2.0 m، ويفضل 2.4 m): مطلوب لتركيب السقالات بأمان أو تموضع الرافعة ذات الذراع المفصلية عند فحص درزات اللحام، أو استبدال البطانات، أو صيانة مرشح تهوية الصومعة. هذا ليس أمرًا نظريًا—بل هو ما يطلبه مهندسونا الميدانيون قبل اعتماد رسومات الأساسات.
• هامش الطوارئ والتهوية (≥0.8 m على جانبين غير متجاورين على الأقل): ليس فقط للامتثال لمتطلبات السلامة من الحرائق، بل أيضًا لتدفق الهواء الطبيعي حول الهيكل. تسخن الصوامع الفولاذية بسرعة تحت شمس الصيف. ومن دون حركة هواء سلبية، يتكوّن التكاثف في الداخل—حتى مع الطلاءات الداخلية—ويسرّع التآكل عند وصلات اللحام.

لا يوجد أي من هذه المسافات بصورة اعتباطية. فهي تعكس أطوال الأدوات الفعلية، وحجم معدات الوقاية الشخصية الشائعة (وخاصة مع أجهزة التنفس)، وعروض قواعد السقالات الحقيقية—وليس المثاليات النظرية.

أين تقصر الجداول القياسية

ينشر العديد من المصنعين «الخلوصات الموصى بها» كأرقام منفردة: «2.0 m من جميع الجوانب». وينجح ذلك—إذا كان موقعك مستويًا وخاليًا من العوائق، وكنت تركب صومعة واحدة بمعزل عن غيرها. لكن معظم المشاريع ليست كذلك. فقد تحتاج إلى تركيبها بجانب ممر ناقل، أو بجوار كشك تحكم، أو بين عمودين إنشائيين قائمين. في هذه الحالات، يصبح الخلوص غير المتماثل ضروريًا—ومقبولًا—ما دامت كل منطقة وظيفية محفوظة حيث تكون الحاجة إليها أكبر.

على سبيل المثال: إذا كان صمام التفريغ متجهًا شمالًا ومتصلًا مباشرةً بمغذٍ لولبي، فأعط الأولوية لخلوص كامل قدره 2.4 m في ذلك الجانب. أما الجانب الجنوبي—حيث يخرج فقط كابل مستشعر المستوى—فيمكن خفضه إلى 1.2 m، شريطة ألا يحجب أي هيكل دائم الوصول الرأسي للمعايرة. لقد نفذنا ذلك عشرات المرات لصوامع إضافات الأسمنت في تحديثات محطات الطاقة ذات المساحات الضيقة. وهو يوفر 3–5 m² لكل وحدة—مساحة أرضية حقيقية وتكلفة حقيقية.

مساحة الأساسات والملحقات تضيف أمتارًا مربعة فعلية

لا تنسَ الحلقة أو البلاطة الخرسانية. تحتاج الصومعة بسعة 50 طنًا عادةً إلى قاعدة مسلحة بسماكة 0.2–0.3 m، تمتد بمقدار 0.3–0.5 m خارج قطر الهيكل من جميع الجوانب. ويضيف ذلك 2–4 m² أخرى—وهو أمر غير بسيط عند العمل ضمن مساحة ساحة مخصصة تبلغ 20 m × 20 m.

ضع في الحسبان أيضًا الملحقات: هيكل مجمع الغبار (غالبًا 1.2 × 1.2 m)، وأنابيب مدخل النقل الهوائي (التي قد تتطلب نصف قطر تأرجح رأسي قدره 0.8 m)، وعوازل الاهتزاز (إذا كانت مركبة على قواعد نابضية). هذه ليست إضافات اختيارية—بل هي جزء من نظام التشغيل. إن استبعادها من التخطيط المبكر يؤدي إلى إعادة توجيه الأنابيب في اللحظة الأخيرة أو، والأسوأ، إلى انخفاض كفاءة التهوية.

المفاضلات الواقعية التي ستجريها

إليك ما نقوله لمديري المشاريع أثناء مكالمات دراسة الجدوى:

• إذا كانت المساحة محدودة فعلًا، ففكر في تصميم أطول وأكثر نحافة—لكن تحقق أولًا من زاوية السكون لمادتك. بعض خلطات الرماد المتطاير لن تتدفق بصورة موثوقة عند نسبة ارتفاع إلى قطر أقل من 4.5:1.
• تضيف أرجل الدعم فوق سطح الأرض نحو 0.6 m إلى الارتفاع الإجمالي، لكنها تلغي الحاجة إلى حفر حفرة عميقة. وغالبًا ما يوفر ذلك وقتًا—ومالًا—أكثر من تكلفة الفولاذ الإضافية.
• تطيل البطانات المصنوعة من الفولاذ المقاوم للصدأ أو طلاءات الإيبوكسي عمر الخدمة، لكنها لا تقلل الخلوص المطلوب. فمقاومة التآكل لا تغني عن سهولة الوصول.

وملاحظة عملية: لا تفترض أبدًا أن عبارة «الدليل يقول 2 m» تعني أن «2 m كافية». تفترض الأدلة ظروفًا مثالية. أما موقعك فيتضمن الرياح والأمطار والوحل الموسمي والازدحام عند تبدل الورديات. أضف هامشًا احتياطيًا—أو ادفع ثمن ذلك لاحقًا في وقت التوقف.

متى ينبغي إشراك الهندسة مبكرًا

إذا كان مشروعك يتضمن صوامع متعددة، أو أساسات مشتركة، أو تكاملًا مع خطوط العمليات القائمة، فادفع نحو إشراك الهندسة في مرحلة تحديد النطاق—وليس بعد اعتماد الرسومات المدنية. لقد دعمنا مؤخرًا توسعة لمصنع أعلاف، حيث منع التنسيق المبكر بين تخطيط الصوامع ومسارات الناقلات اللولبية تأخيرًا قدره 17 يومًا في التشغيل التجريبي. لم يكن ذلك حظًا، بل تنسيقًا بين التخصصات—الإنشائية والميكانيكية والتشغيلية—قبل صب الخرسانة.

تعمل Shandong Guokai International Trade Co., Ltd. مع مديري المشاريع الذين يتعاملون مع موضع الصومعة باعتباره بنية تحتية—وليس فكرة لاحقة. تتضمن تصاميمنا المخصصة للصوامع الفولاذية تفاصيل تركيب متكاملة، وتعليقات توضيحية لمسار الأحمال، وإشارات للخلوص مصممة وفق قيود موقعك—وليست قوالب عامة. وللتطبيقات الخاصة بالحبوب، تشتمل سلسلة صومعة الذرة الفولاذية لدينا على قواديس مخروطية وميزات مساعدة للتدفق تم التحقق من فعاليتها في بيئات التخزين الساحلية الرطبة.

فكرة أخيرة: المساحة ليست مجرد مساحة أرضية—بل هي سير العمل

الإجابة الصحيحة عن سؤال «كم مساحة تحتاج صومعة المواد الجافة السائبة بسعة 50 طنًا؟» ليست رقمًا واحدًا. بل هي مجموعة من الإجابات المشروطة المرتبطة بمادتك وفريقك ومناخك وتسلسل عملياتك. قِس مرتين. واترك خلوصًا ثلاث مرات. واترك مجالًا—ليس للصومعة فقط، بل للأشخاص الذين يحافظون على تشغيلها.
