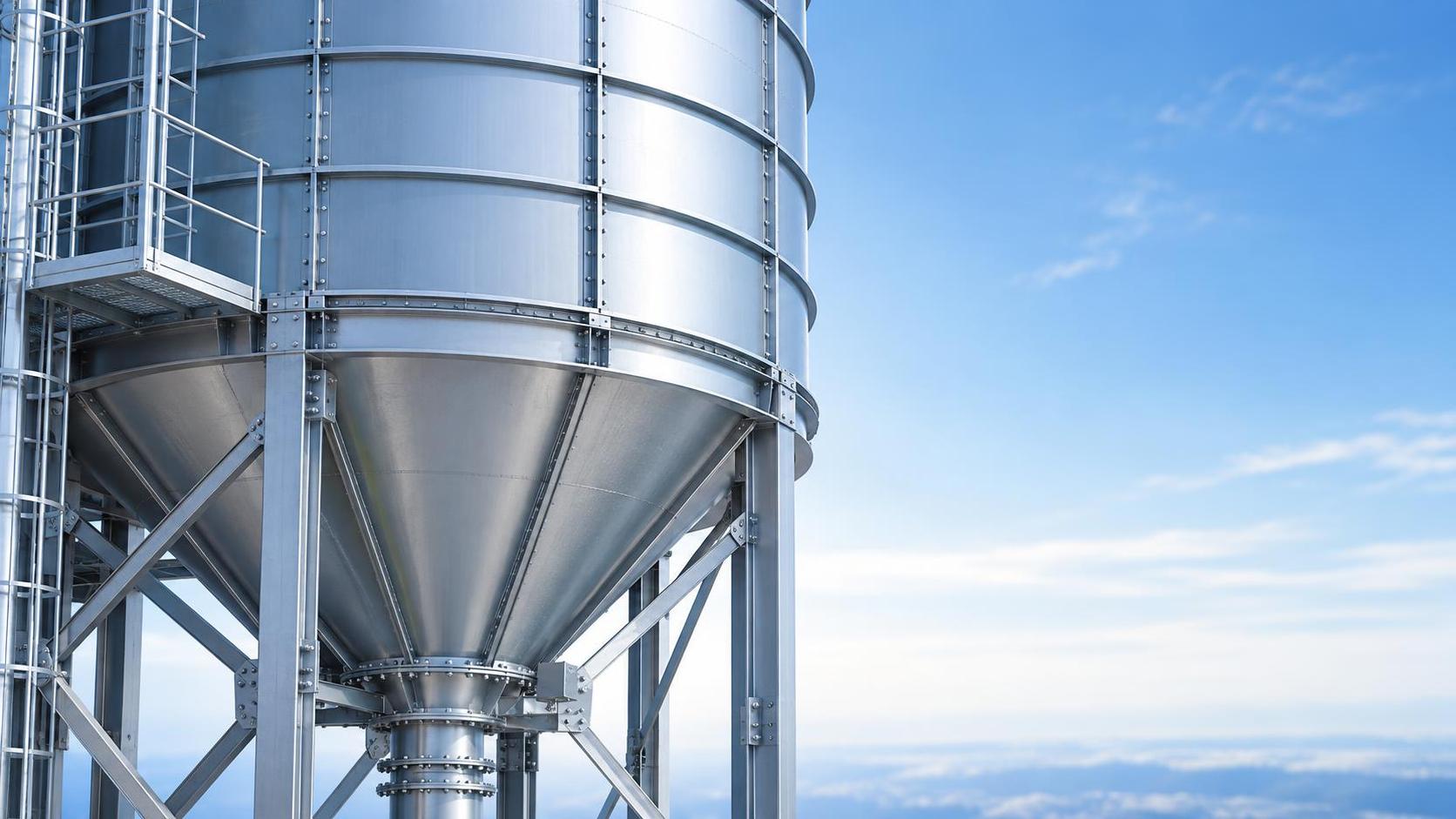

هل ينطبق المعيار EN 1991-4 على التصميم الإنشائي لصوامع تخزين المواد السائبة الجافة في أسواق الاتحاد الأوروبي؟

نعم—ينطبق EN 1991-4 بالفعل على التصميم الإنشائي لصوامع تخزين المواد السائبة الجافة في أسواق الاتحاد الأوروبي، ولكن فقط ضمن شروط محددة، وغالبًا ما يُساء فهم تطبيقه أو يُطبّق بشكل خاطئ عمليًا. بالنسبة للمقيّمين الفنيين الذين يراجعون تصاميم الصوامع للتحقق من المطابقة أو الاعتماد أو التوريد، فإن السؤال الحاسم ليس ما إذا كان EN 1991-4 موجودًا، بل ما إذا كان يحكم *صومعتك*—وإذا كان الأمر كذلك، فأي البنود لها قوة إلزامية، وأين تتدخل الملاحق الوطنية، وأين تظل المعايير البديلة (أو التقدير الهندسي) ضرورية.

النطاق أولًا: ما الذي يغطيه EN 1991-4 فعليًا

يتناول EN 1991-4:2006+A1:2015 («الأحمال المؤثرة على المنشآت — الجزء 4: الصوامع والخزانات») صراحةً «الأحمال الناتجة عن المواد الصلبة الحبيبية والسوائل المخزنة في الصوامع والخزانات». ويعرّف بيان نطاقه (البند 1.1) «الصوامع» بأنها «منشآت مصممة لتخزين المواد السائبة»، ويوضح أنه ينطبق على «الصوامع الأسطوانية الرأسية ذات المقاطع العرضية الدائرية أو المستطيلة أو متعددة الأضلاع»، بما في ذلك الإنشاءات الفولاذية والخرسانية والمركبة.

ومع ذلك، فمن الأهمية بمكان أنه لا ينطبق بصورة شاملة على جميع أنواع الصوامع أو ظروف التحميل. يسرد البند 1.2 استثناءات صريحة: الصوامع التي تخزن مواد متفجرة أو شديدة التفاعل (التي تحكمها معايير ATEX أو سلامة العمليات)، والصوامع المعرضة لدورات تعبئة/تفريغ ديناميكية تتجاوز الافتراضات القياسية، والصوامع التي تهيمن فيها الاهتزازات الناتجة عن التدفق أو آليات انهيار القادوس على الاستجابة الإنشائية. هذه الاستثناءات ليست نظرية—بل تعكس حدودًا تصميمية واقعية تنهار عندها نماذج الأحمال الساكنة وشبه الساكنة في EN 1991-4.

مواطن قصور قابلية التطبيق في الممارسة العملية

يفترض العديد من المقيّمين الفنيين أن EN 1991-4 هو المرجع الوحيد لتصميم الصوامع في الاتحاد الأوروبي. ويؤدي هذا الافتراض إلى ثلاث فجوات متكررة:

• السلوك الخاص بالمادة غير مقنن بالكامل. يوفر EN 1991-4 معاملات عامة للضغط الجانبي (مثل ضغوط الجدران القائمة على نظرية يانسن) ونماذج أحمال القواديس—لكنها تفترض خصائص تدفق مثالية (عديمة التماسك، ومتجانسة في حجم الجسيمات، ومن دون انفصال). في الواقع، تُظهر أعلاف الحبيبات، والرماد المتطاير، وكلنكر الأسمنت، أو بقايا الكتلة الحيوية احتكاكًا متغيرًا مع الجدران، وقابلية لتكوّن الأقواس، وسجلًا مختلفًا للتصلب. إن الاعتماد على EN 1991-4 وحده من دون اختبارات إضافية للمواد (مثل بيانات خلية القص وفق ASTM D6773 أو ISO 17892-12) ينطوي على خطر التقليل من إجهاد الطوق الموضعي أو المبالغة في تصميم هياكل الدعم.
• الانبعاج الموضعي وتفاعل المقويات غير معالَجين. يحدد المعيار الأحمال الكلية، لكنه لا يقدم إرشادات بشأن تباعد المقويات، أو أبعاد الكمرات الحلقية، أو تفاصيل منطقة الانتقال بين الجدران الأسطوانية والقواديس المخروطية—وهي مناطق تفشل فيها الصوامع الفولاذية رقيقة الجدران بصورة أكثر شيوعًا. وتتطلب هذه الجوانب التحقق وفق EN 1993-1-1 (تصميم المنشآت الفولاذية) وEN 1993-4-1 (الصوامع والخزانات)، وليس EN 1991-4 وحده.
• تتجاوز الملاحق الوطنية المعلمات الرئيسية. بينما يضع EN 1991-4 الطرق الأساسية، تنشر كل دولة عضو في الاتحاد الأوروبي ملحقًا وطنيًا يحدد قيمًا خاصة بالدولة—مثل معاملات الأمان الجزئية (γ_F)، وارتفاعات التعبئة الموصى بها، أو تراكيب الأحمال الزلزالية. قد لا تفي صومعة معتمدة في ألمانيا بمتطلبات NEN-EN 1991-4 الهولندية من دون إعادة التحقق من الملحق NA.2.3.1 (هولندا) أو DIN EN 1991-4/NA (ألمانيا).

متى يكون EN 1991-4 ضروريًا—لكنه غير كافٍ

بالنسبة لصوامع تخزين المواد السائبة الجافة المخصصة لوضع علامة CE بموجب لائحة منتجات البناء (CPR)، يكون EN 1991-4 إلزاميًا لاشتقاق الأحمال المميزة—ولا سيما الضغوط الجانبية، وأحمال التعبئة اللامركزية، وعدم التماثل الناتج عن التفريغ. ومع ذلك، يتطلب الامتثال لـ CPR تقييمًا موحدًا كاملًا عبر عدة يوروكودات:

يعني هذا الاعتماد المتدرج أن اجتياز فحص EN 1991-4 لا يضمن الامتثال—فهو أحد المدخلات التي تم التحقق منها ضمن عدة مدخلات. إن صومعة صُممت وفق EN 1991-4 فقط مع تجاهل فحوصات الانبعاج الموضعي في EN 1993-4-1 تكون قد أخفقت في خطوة التحقق الإنشائي الأساسية.

الآثار العملية للتوريد والتحقق

بالنسبة للمقيّمين الفنيين الذين يدققون مستندات الموردين—سواء لمحطات الحبوب، أو مناولة الرماد المتطاير في محطات الطاقة، أو تخزين الإضافات الكيميائية—فإن وجود تقرير حسابات EN 1991-4 ضروري لكنه غير كافٍ. اطلب ما يلي:

• دليلًا على زاوية احتكاك الجدار الخاصة بالمادة (δ) وزاوية الاحتكاك الداخلي الفعالة (φ’) المستخدمة—وليس مجرد القيم الافتراضية من الجدول NA.1؛
• إشارة صريحة إلى الملحق الوطني المعمول به ومعاملات الأمان الجزئية المعتمدة فيه؛
• التحقق من تطبيق EN 1993-4-1 لاستقرار الغلاف، ولا سيما لنسب الارتفاع إلى القطر > 3 أو للأقطار > 12 m؛
• تأكيد أن تصميم القادوس يراعي كلاً من الضغط الساكن (EN 1991-4) واندفاعات التدفق الديناميكية (التي تُقيّم غالبًا عبر بيانات اختبارات الشركة المصنّعة أو محاكاة CFD، وهي خارج نطاق EN 1991-4).

غالبًا ما يظهر الإخفاق في التحقق من هذه النقاط أثناء مراجعة طرف ثالث أو تشغيل الموقع—مما يؤخر التسليم، أو يستدعي إعادة التصميم، أو يبطل التغطية التأمينية. ومن أوجه السهو الشائعة: تطبيق حالة «التعبئة بكامل الارتفاع» في EN 1991-4 على الصوامع ذات فتحات التفريغ الوسيطة، حيث تتجاوز قمم الضغط الموضعية افتراضات التعبئة المنتظمة.

مثال عملي: تطبيقات أعلاف الحبيبات

في قطاعات الكتلة الحيوية وأعلاف الحيوانات، تواجه الصوامع الفولاذية التي تخزن حبيبات الخشب المكثفة أو الأعلاف المركبة ضغوطًا جانبية مرتفعة وسلوكًا ماديًا حساسًا لدرجة الحرارة. وبينما يوفر EN 1991-4 نموذج الأحمال الأساسي، يعتمد الأداء الفعلي على كيفية تفاعل هذه الأحمال مع سماحات التمدد الحراري، وتصميم التهوية، والحماية من التآكل—ولا يندرج أي منها ضمن EN 1991-4. تعتمد المشاريع التي تتطلب موثوقية طويلة الأجل تحت التحميل الدوري—مثل الصومعة الفولاذية لأعلاف الحبيبات المستخدمة في منشآت الطاقة الحيوية في أنحاء شمال أوروبا—على تحقق متكامل: EN 1991-4 لتعريف الأحمال، وEN 1993-4-1 لسلامة الغلاف، واختبارات تدفق خاصة بالمشروع لمعايرة إجهادات القادوس.

الخلاصة للمقيّمين الفنيين

ينطبق EN 1991-4 على صوامع تخزين المواد السائبة الجافة في أسواق الاتحاد الأوروبي—ولكن فقط بوصفه وحدة توليد الأحمال ضمن إطار أوسع للتحقق الإنشائي. وتكمن قيمته في توحيد *كيفية* حساب الضغوط الجانبية وضغوط القادوس—وليس *ما إذا* كانت المنشأة الناتجة آمنة. تعامل معه باعتباره مدخلًا ضروريًا، وليس معيار تصميم قائمًا بذاته. أعطِ الأولوية للتوافق مع EN 1993-4-1 والملحق الوطني ذي الصلة بدلًا من الامتثال لـ EN 1991-4 بأسلوب قائمة التحقق. وعند مراجعة الوثائق، ركز بدرجة أقل على ما إذا كان قد تم الاستشهاد بـ EN 1991-4، وبدرجة أكبر على ما إذا كانت مخرجاته قد أُدخلت بصورة صحيحة في الفحوصات الإنشائية اللاحقة—وما إذا أُخذ السلوك الخاص بالمادة في الاعتبار بما يتجاوز الافتراضات العامة للمعيار.
