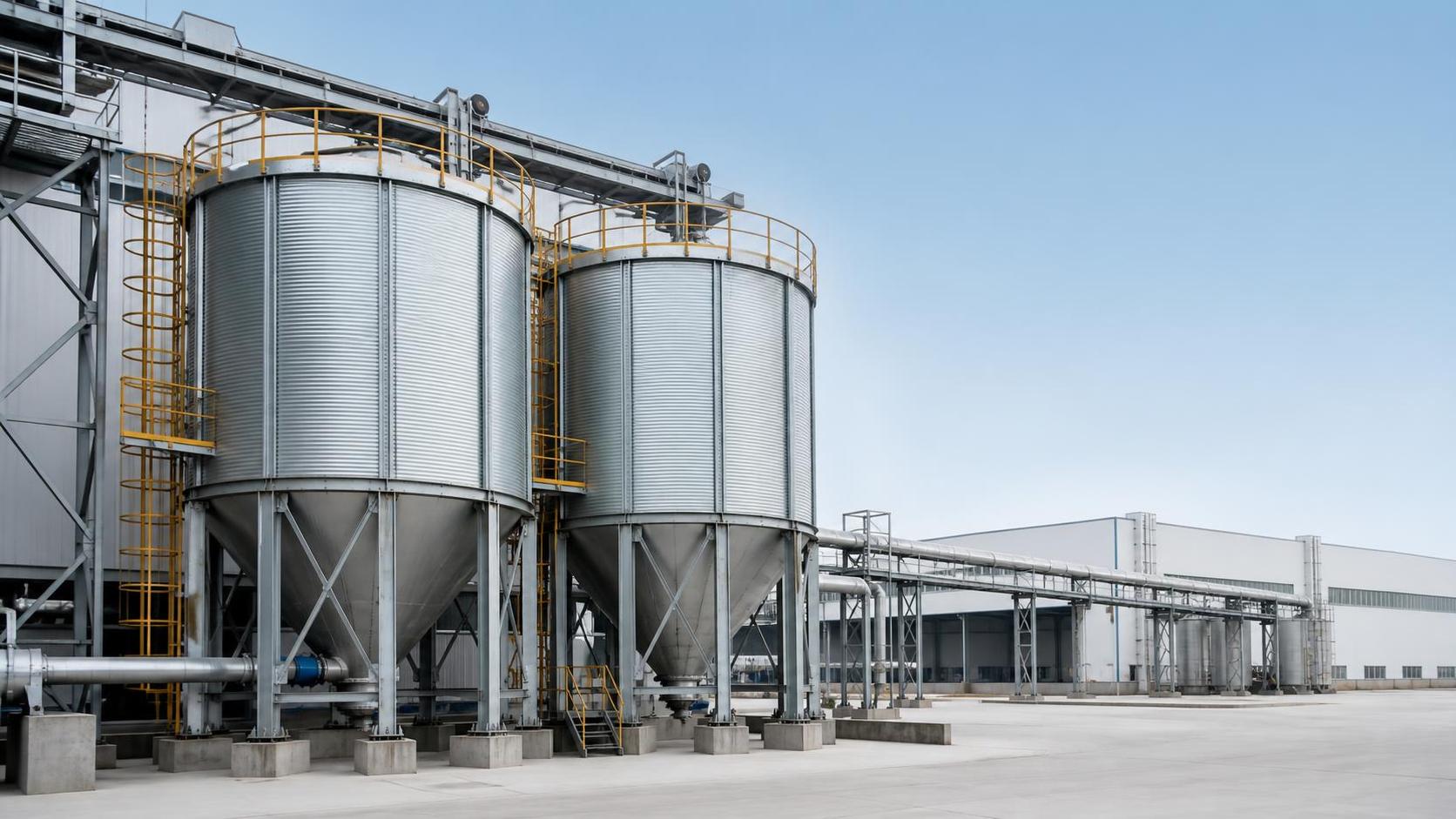

قائمة مراجعة عملية للرسومات والمواصفات الهندسية للصوامع

قائمة مراجعة عملية للرسومات والمواصفات الهندسية للصوامع

تبدأ الهندسة الفعّالة للصوامع قبل وقت طويل من قطع الفولاذ أو درفلة الألواح أو صب الأساسات. ففي مرحلة مراجعة التصميم تظهر الافتراضات غير الواضحة: سعة تخزين تصميمية لا تتوافق مع المادة الفعلية، أو فتحة سقف تتعارض مع معدات النقل، أو سلم وصول دون نقطة انتقال آمنة، أو ترتيب تفريغ لا يمكنه إفراغ المنتج المخزن بشكل موثوق. وتكون معالجة هذه المشكلات في الرسومات أقل تكلفة من معالجتها في الموقع.

في مشروع صومعة فولاذية، ينبغي مراجعة الرسومات والمواصفات كحزمة واحدة منسقة. فقد يبدو الرسم مكتملاً بينما تترك المواصفة المكتوبة مسؤوليات رئيسية مفتوحة. وبالمثل، قد لا تفيد مواصفة تفصيلية إذا كانت الترتيبات العامة وأحمال الأساسات والواجهات وتفاصيل السلامة غائبة عن الرسومات. ولا يقتصر هدف المراجعة على اعتماد مجموعة وثائق فحسب، بل يتمثل في التأكد من إمكانية تصنيع النظام المقترح وتركيبه وتشغيله وفحصه وصيانته في ظل ظروف المشروع الفعلية.

ابدأ بأساس التصميم، لا بالأعمال الفولاذية

السؤال الأول بسيط بشكل خادع: ما المادة التي صُممت الصومعة لتخزينها؟ لا تكفي عبارة «الحبوب» أو «المسحوق» أو «المواد السائبة» للاعتماد الفني. إذ تتحكم خصائص سلوك المادة في معظم القرارات الحاسمة في هندسة الصوامع، بما في ذلك ضغط الجدران، وتدفق القادوس، والحماية من التآكل، والتحكم بالغبار، وترتيب التفريغ، وإمكانية الوصول للتنظيف.

ينبغي أن تحدد وثائق المراجعة، عند الاقتضاء، الكثافة الظاهرية، ونطاق الرطوبة، وحجم الجسيمات، وزاوية التراكم الطبيعي، وقابلية التدفق، والكشط، والتآكل الكيميائي، والميل إلى تكوين الجسور أو التكتل، ومدة التخزين المتوقعة. وقد تختلف مادة التشغيل عن مادة التصميم الاسمية، ولا سيما عندما تتعامل المنشأة مع الحبوب الموسمية أو مكونات الأعلاف المختلطة أو المنتجات الأسمنتية أو المواد المرتبطة بالفحم أو المواد الخام الكيميائية. وإذا كان من المتوقع استخدام مادة بديلة، فيجب بيان النطاق المسموح به بدلاً من افتراضه.

وتتطلب السعة المستوى نفسه من الدقة. تحقق مما إذا كان الرقم المذكور يمثل الحجم الهندسي الإجمالي، أو حجم التخزين القابل للاستخدام، أو السعة الكتلية بناءً على كثافة ظاهرية مفترضة. قد تمتلك الصومعة حجماً مكعباً كافياً لكنها لا تحقق الحمولة المطلوبة عندما تكون المادة المخزنة أخف مما هو متوقع. وعلى العكس، يمكن للمادة الأعلى كثافة أن ترفع الأحمال الإنشائية إلى ما يتجاوز حساب السعة الاعتيادي. وينبغي أن يحتفظ سجل المراجعة بالافتراضات المستخدمة لتحويل الحجم إلى كتلة مخزنة.

أكد أيضاً تسلسل التحميل والتفريغ. فقد ينتج عن التعبئة اللامركزية، والتشغيل عند التعبئة الجزئية، والتفريغ غير المتماثل، وتراكم المواد ظروف تحميل تختلف عن صومعة تُملأ مركزياً وتُفرغ مركزياً. وينبغي أن يوضح الرسم الذي يُظهر نقطة تعبئة واحدة ومخرجاً واحداً ما إذا كان هذا الترتيب يعكس ممارسة التشغيل الفعلية.

تحقق من الحزمة الإنشائية وافتراضاتها القابلة للتتبع

لا ينبغي أن تقتصر المراجعة الإنشائية على سماكات الصفائح وأبعاد العناصر. فلا تكون لهذه القيم دلالة إلا عندما يكون أساس التحميل ومعايير التصميم معروفين. وينبغي أن تحدد الحزمة معيار التصميم الحاكم أو الكود المطلوب للمشروع، إلى جانب المدخلات البيئية المطبقة مثل الرياح والثلوج عند الحاجة والتأثير الزلزالي ونطاق درجات الحرارة وتعرض الموقع. وقد تفرض متطلبات السلطات المحلية وعقد المشروع معايير إضافية، لذلك لا ينبغي قبول معيار عام للمصنع دون مقارنة.

تحقق من أن الرسومات تميز بين الأحمال الدائمة وأحمال المواد المخزنة وأحمال المعدات وأحمال الصيانة وأحمال الإنشاء المؤقتة. إذ تضيف السيور الناقلة المثبتة على السقف، والفلاتر، ومستشعرات المستوى، والمنصات، والممرات، ورافعات الصيانة، ومجاري الهواء قوى قد يتم إغفالها عندما تصمم المعدات جهات منفصلة. وينبغي تنسيق ردود أفعال دعاماتها ومواقع توصيلها قبل التصنيع.

تستحق معلومات الأساسات اهتماماً خاصاً. فقد يحدد مورد الصومعة ردود أفعال الأعمدة وأنماط مسامير التثبيت وتفاصيل الحلقة القاعدية والتفاوتات المسموح بها، بينما يبقى التصميم المدني ضمن مسؤولية مقاول آخر. ولا يكون هذا التقسيم عملياً إلا إذا كانت الواجهات محددة بوضوح. راجع ما إذا كانت الوثائق تذكر الأحمال الرأسية والقوى الأفقية وتأثيرات الانقلاب عند الاقتضاء وأي متطلبات للاستواء أو المنسوب أو المونة أو التصريف أو مواضع المسامير. ويعد عدم التطابق بين مخطط المراسي والدعامات المصنعة مشكلة شائعة على مستوى الموقع، تحديداً لأن كل حزمة رسومات قد تبدو صحيحة عند النظر إليها منفردة.

الهيكل والسقف والتوصيلات

بالنسبة للصوامع المجمعة بالمسامير، افحص تفاصيل تراكبات الصفائح ودرجات المثبتات وطريقة الإحكام وموقع الوصلات والحماية من التآكل عند الحواف المقطوعة أو الواجهات. وبالنسبة للتجميعات الملحومة، يجب أن تحدد الرسومات أنواع اللحامات ومواقعها ومتطلبات الفحص حيثما تحدد وأي قيود ناتجة عن الطلاءات أو ظروف التركيب في الموقع. وليس من الضروري فرض طريقة تصنيع عندما لا يتطلبها المشروع، ولكن يجب أن تجعل الوثائق المعتمدة مستوى الجودة المطلوب مفهوماً.

تُعد اختراقات السقف نقطة تنسيق متكررة أخرى. وينبغي إظهار كل فتحة تهوية أو أنبوب تعبئة أو مدخل كابل أو وصلة شفط غبار أو فتحة تفتيش أو فوهة مستشعر مع موقعها وحجمها ومتطلبات التدعيم عند الاقتضاء ومسؤولية الإحكام. يمكن أن تؤثر الاختراقات الميدانية غير المخططة في مقاومة العوامل الجوية والاستمرارية الإنشائية واحتواء الغبار. وينبغي أن تشكك المراجعة في أي ملاحظة تذكر فقط «بواسطة جهات أخرى» من دون تحديد الواجهة وحدود التصميم.

مواصفة المواد أكثر من مجرد تعيين للدرجة

ينبغي أن تتوافق درجة الفولاذ ونظام الطلاء ومواد المثبتات مع البيئة والمنتج المخزن معاً. فقد يكون الجو الخارجي رطباً أو ساحلياً أو صناعياً أو معرضاً للبلل المتكرر. وداخلياً، قد يؤدي التكاثف أو حموضة المنتج أو طرق التنظيف أو الأبخرة الكيميائية إلى بيئة تآكل مختلفة. ويجب أن تحدد الرسومات أماكن استخدام الفولاذ المجلفن أو الفولاذ المطلي أو الفولاذ المقاوم للصدأ أو بطانات التآكل أو تدابير الحماية الأخرى، من دون افتراض أن تشطيباً واحداً يناسب كل جزء من النظام.

ينبغي على المراجعين طرح أسئلة عملية: هل توجد مواد مختلفة متلامسة، وإذا كان الأمر كذلك، فهل تمت معالجة مخاطر التآكل؟ هل البراغي والوردات والصواميل مناسبة للبيئة نفسها التي تتعرض لها الألواح؟ هل يلزم إجراء معالجة إصلاحية بعد التعديل في الموقع؟ هل الطلاءات الداخلية متوافقة مع المادة المخزنة؟ إذا كان تطبيق الأغذية أو الأعلاف أو المواد الكيميائية يتضمن متطلبات خاصة بالنظافة أو التلوث، فيجب أن تظهر هذه المتطلبات في مواصفة المشروع بدلاً من بقائها في مذكرة شراء غير رسمية.

في تطبيقات الحبوب، غالباً ما يجب النظر إلى حماية المواد والتفاصيل التشغيلية معاً. ويمكن لصفحة تتناولالصوامع الفولاذية للحبوب أن تساعد في تحديد فئة المعدات، لكن اعتماد المشروع يظل معتمداً على خصائص الحبوب الفعلية والمناخ ونهج التهوية ومعدات المناولة المختارة لذلك التركيب.

تعامل مع الوصول والسلامة كخصائص هندسية

غالباً ما يُرسم الوصول الآمن في وقت متأخر، بعد تثبيت هندسة الوعاء ومعدات العملية. وهذا نهج معكوس. إذ تؤثر السلالم والمنصات والدرابزين وترتيبات الأقفاص عند استخدامها ونقاط الاستراحة والممرات والوصول إلى السقف والحواجز ونقاط التثبيت في الأحمال الإنشائية وسهولة الاستخدام اليومية معاً. وينبغي أن يتمكن الشخص من الوصول إلى نقاط الفحص وأجهزة قياس المستوى والفتحات ووحدات الدفع ومواقع التنظيف من دون الاعتماد على وسائل وصول مرتجلة.

راجع رسومات الوصول بالارتباط مع المعدات المحيطة. فقد تستوفي المنصة متطلباً بُعدياً لكنها تبقى غير عملية إذا كان ناقل يحجب منطقة النزول، أو كانت فتحة تواجه درابزيناً، أو كان باب الصيانة لا يمكن فتحه بالكامل. أكد وجود خلوص للأفراد والأدوات واستبدال المكونات القابلة للصيانة. وحيثما يكون العمل على ارتفاع أو دخول الأماكن المحصورة ممكناً، قد تستلزم إجراءات المشروع والمتطلبات المحلية تدابير إضافية. وينبغي أن تحدد وثائق التصميم هذه الاحتياجات مبكراً بما يكفي لتمكين الأطراف المسؤولة من دمجها.

كما لا يمكن استنتاج تقييم مخاطر الغبار من رسم ترتيب عام. فوفقاً للمادة والعملية، قد يحتاج المشروع إلى تجميع الغبار والتهوية وأحكام التأريض أو الربط وتدابير الحماية من الانفجار وضوابط تتبع المعايير المحلية السارية. ولا يتمثل دور المراجع في افتراض التدابير المطبقة، بل في التأكد من توافق تقييم المخاطر ومعلومات العملية وتصميم المعدات. الصومعة جزء من نظام؛ فالوعاء الآمن وحده لا يعالج المخاطر الناتجة عن نقاط النقل والمصاعد والفلاتر أو السيور الناقلة المغلقة.

اقرأ واجهات العملية سطراً بسطر

تنشأ كثير من تأخيرات الاعتماد من إغفالات الواجهات أكثر مما تنشأ من الصومعة نفسها. وينبغي أن تظهر مجموعة الرسومات الحدود بين توريد الصومعة والأعمال المدنية والتركيب الكهربائي والنقل الميكانيكي وأنظمة التحكم والتهوية والتشغيل التجريبي. ولكل وصلة، حدد الجهة التي توفر الشفة والقطعة الانتقالية والدعامة واللحام الميداني ومسار الكابل والجهاز والحشية.

انتبه جيداً لهندسة المداخل والمخارج. يجب ألا يسبب أنبوب التعبئة حالة تحميل لامركزية غير معالجة أو يتداخل مع كشف المستوى. ويجب أن يناسب المخرج سلوك تدفق المادة وسعة المغذي أو الناقل في المصب. فلا تضمن زاوية القادوس وحدها التدفق الكتلي أو التفريغ الموثوق. وإذا كانت العملية تتطلب الإفراغ الكامل أو الاسترجاع المنضبط أو منع الانفصال أو معدل تفريغ محدداً، فينبغي أن تنص المواصفة على هذا المطلب التشغيلي وطريقة التحقق.

ويجب أن تكون ملاحظات الأجهزة وظيفية لا غامضة. فعبارة «إنذار المستوى العالي» لا تحدد نوع المستشعر أو نقطة التثبيت أو منطق الإنذار أو إمكانية الوصول للفحص أو مسؤولية التوصيل بنظام التحكم في المصنع. وينطبق الأمر نفسه على مراقبة درجة الحرارة وضوابط التهوية وبيان الضغط والتشابكات. وغالباً ما يكون جدول واجهات موجز أكثر فائدة من رسم مزدحم بمؤشرات غير مسندة.

استخدم قائمة تحقق خاضعة للرقابة للاعتماد

قبل إصدار الرسومات للتصنيع، ينبغي أن يكون فريق المراجعة قادراً على الإجابة عن الأسئلة التالية بمراجع موثقة بدلاً من التأكيدات الشفهية:

• هل تم تحديد المادة المخزنة وأساس الكثافة وحالة الرطوبة ونطاق التشغيل؟
• هل تعكس السعة المذكورة وطريقة التعبئة وطريقة التفريغ ودورة العمل تصميم العملية؟
• هل تم تنسيق معايير التصميم الإنشائي وأحمال المعدات وردود أفعال الأساسات وتفاصيل المراسي؟
• هل تم تحديد المواد والتشطيبات الواقية والمثبتات والأختام والأسطح الداخلية الملامسة للبيئة الفعلية؟
• هل يمكن للمشغلين الوصول بأمان إلى جميع المواقع المطلوبة وفحصها وتنظيفها وصيانتها؟
• هل تمت معالجة واجهات الغبار والتهوية والطوارئ والكهرباء والتحكم بالعملية وفقاً لمتطلبات المشروع السارية؟
• هل توجد حدود واضحة لمسؤوليات المورد والأعمال المدنية والميكانيكية والكهربائية والتركيب في الموقع؟

ينبغي أن يصنف سجل الملاحظات كل مسألة بوصفها استيضاحاً أو مراجعة للرسم أو انحرافاً فنياً أو نقطة تعليق. وهذا يمنع ضياع بند سلامة خطير بين ملاحظات الصياغة الشكلية. كما ينشئ مسار تدقيق مفيداً عندما تؤثر التغييرات اللاحقة في التخطيط أو السعة أو اختيار المواد أو ظروف التشغيل.

ينبغي أن يثبت الاعتماد الجاهزية، لا أن يغلق دورة وثائق فحسب

توفر حزمة الصومعة التي تمت مراجعتها جيداً جسراً موثوقاً من التصميم إلى التصنيع والتركيب. فهي تجعل الافتراضات واضحة، وتحدد الواجهات، وتبين ما يجب التحقق منه في الموقع. وهذا ذو قيمة خاصة للمشاريع التي تمتد عبر بيئات صناعية متعددة، حيث يمكن لمفهوم التخزين الفولاذي نفسه أن يخدم الحبوب أو مواد البناء أو الطاقة الكهربائية أو مناولة المواد الكيميائية، لكنه يواجه مخاطر تشغيلية مختلفة تماماً.

تقوم شركة Shandong Guokai International Trade Co., Ltd. بتطوير وتصنيع وتوريد حلول صوامع التخزين الفولاذية لهذه التطبيقات المتنوعة. وفي مثل هذا العمل، لا تتمثل المساهمة المفيدة للمورد الفني ذي الخبرة في مجموعة رسومات عامة، بل في القدرة على جمع ظروف العملية والتفاصيل الإنشائية ومتطلبات التصنيع وواجهات التركيب ضمن نقاش مراجعة واحد.

لا تعتمد حزمة هندسية للصومعة لمجرد أن كل صفحة تحمل علامة مراجعة. اعتمدها عندما يمكن تتبع أساس المادة والأحمال وترتيبات الوصول والتدابير الوقائية ومسؤوليات الأطراف من المواصفة إلى الرسم ومن الرسم إلى التركيب النهائي.
